ZHCSV46J July 2007 – June 2025 CDCE925 , CDCEL925
PRODUCTION DATA
CDCEx925 的內部 EEPROM 已按圖 7-2所示預先配置。默認情況下,輸入頻率傳遞至輸出端。因此,該器件可以在默認模式下運行,無需額外的生產步驟對其進行編程。在通電后或斷電/上電序列后,將會顯示默認設置顯示,直到用戶將其重新編程為不同的應用配置。可通過串行 SDA/SCL 接口對新寄存器設置進行編程。

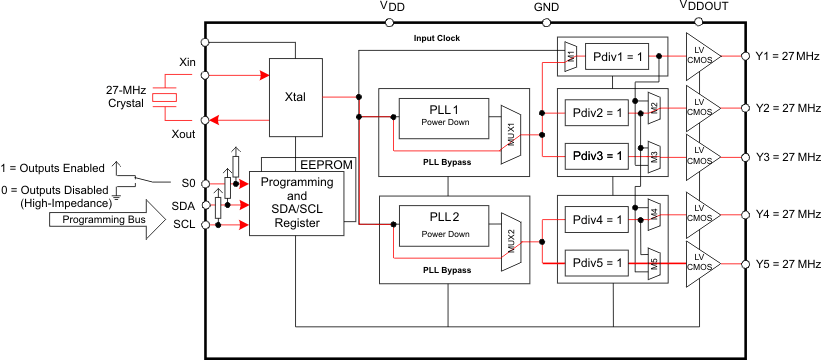

圖 7-2 CDCEx925 內部 EEPROM 的預配置表 7-4 顯示了針對控制終端寄存器(外部控制引腳)的出廠默認設置。盡管八種不同寄存器設置均可用,但在默認配置下,只能使用 S0 選擇前兩種設置(0 和 1),因為 S1 和 S2 在默認模式下配置為編程引腳。
| (1) | Y1 | PLL1 設置 | PLL2 設置 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 外部控制引腳 | 輸出選擇 | 頻率選擇 | SSC 選擇 | 輸出選擇 | 頻率選擇 | SSC 選擇 | 輸出選擇 | ||
| S2 | S1 | S0 | Y1 | FS1 | SSC1 | Y2Y3 | FS2 | SSC2 | Y4Y5 |
| SCL (I2C) | SDA (I2C) | 0 | 高阻抗狀態 | fVCO1_0 | 關閉 | 高阻抗狀態 | fVCO2_0 | 關閉 | 高阻抗狀態 |
| SCL (I2C) | SDA (I2C) | 1 | 啟用 | fVCO1_0 | 關閉 | 啟用 | fVCO2_0 | 關閉 | 啟用 |
