ZHCSPU7G November 1998 – October 2022 CD54HC240 , CD54HC244 , CD54HCT240 , CD54HCT241 , CD54HCT244 , CD74HC240 , CD74HC241 , CD74HC244 , CD74HCT240 , CD74HCT241 , CD74HCT244
PRODUCTION DATA
- 1 特性
- 2 說明
- 3 Revision History
- 4 Pin Configuration and Functions
-
5 Specifications
- 5.1 Absolute Maximum Ratings (1)
- 5.2 Recommended Operating Conditions
- 5.3 Thermal Information
- 5.4 Electrical Characteristics '240
- 5.5 Electrical Characteristics '241
- 5.6 Electrical Characteristics '244
- 5.7 Switching Characteristics '240
- 5.8 Switching Characteristics '241
- 5.9 Switching Characteristics '244
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Power Supply Recommendations
- 9 Layout
- 10Device and Documentation Support
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- N|20
- DW|20
- PW|20
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
2 說明
’HC240 和 ’HCT240 是具有兩個低電平有效輸出使能端的反相三態緩沖器。CD74HC241、’HCT241、’HC244 和 ’HCT244 都是同相三態緩沖器，區別僅在于 241 具有一個高電平有效和一個低電平有效的輸出使能端，而 244 具有兩個低電平有效輸出使能端。全部三種類型都具有相同的引腳排列。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸（標稱值） |
|---|---|---|
| CD74HC240 | M（SOIC，20） | 12.80mm × 7.50mm |
| E（PDIP，20） | 25.40mm × 6.35mm | |
| CD54HC240 | F（CDIP，20） | 26.92mm × 6.92mm |
| CD74HCT240 | M（SOIC，20） | 12.80mm × 7.50mm |
| E（PDIP，20） | 25.40mm × 6.35mm | |
| PW（TSSOP，20） | 6.50mm × 4.40mm | |
| CD54HCT240 | F（CDIP，20） | 26.92mm × 6.92mm |
| CD74HC241 | M（SOIC，20） | 12.80mm × 7.50mm |
| E（PDIP，20） | 25.40mm × 6.35mm | |
| CD74HCT241 | M（SOIC，20） | 12.80mm × 7.50mm |
| E（PDIP，20） | 25.40mm × 6.35mm | |
| CD54HCT241 | F（CDIP，20） | 26.92mm × 6.92mm |
| CD74HC244 | M（SOIC，20） | 12.80mm × 7.50mm |
| E（PDIP，20） | 25.40mm × 6.35mm | |
| CD54HC244 | F（CDIP，20） | 26.92mm × 6.92mm |
| CD74HCT244 | M（SOIC，20） | 12.80mm × 7.50mm |
| E（PDIP，20） | 25.40mm × 6.35mm | |
| CD54HCT244 | F（CDIP，20） | 26.92mm × 6.92mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

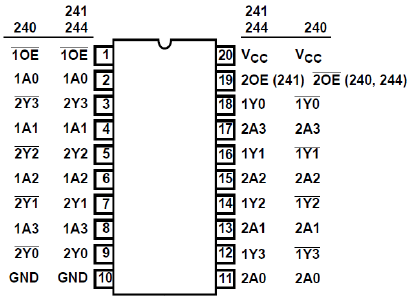

引腳排列圖
