ZHCSYJ6A March 2003 – June 2025 CD54AC157 , CD74AC157
PRODUCTION DATA
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- BQB|16
- N|16
- D|16
散熱焊盤機械數據 (封裝 | 引腳)
- BQB|16
訂購信息
3 說明
這些四通道 2 線至 1 線數據選擇器/多路復用器可在 1.5V 至 5.5V VCC 下運行
’AC157 器件具有一個常見選通 (G) 輸入。當選通脈沖為高電平時，所有輸出都為低電平。當選通脈沖為低電平時，從兩個源之一選擇一個 4 位字并將其發送到四個輸出。這些器件提供真實數據。
器件信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) | 本體尺寸(3) |
|---|---|---|---|
| CD54AC157 | J（CDIP、16） | 21.34mm × 7.62mm | 21.34mm × 6.92mm |
| CD74AC157 | N（PDIP，16） | 19.3mm × 9.4mm | 19.3mm × 6.35mm |
| D（SOIC，16） | 9.9mm × 6mm | 9.9mm × 3.91mm | |
| BQB（WQFN，16） | 3.5mm × 2.5mm | 3.5mm × 2.5mm |
(1) 有關更多信息，請參閱 節 11。
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。
(3) 封裝尺寸（長 × 寬）為標稱值，不包括引腳。

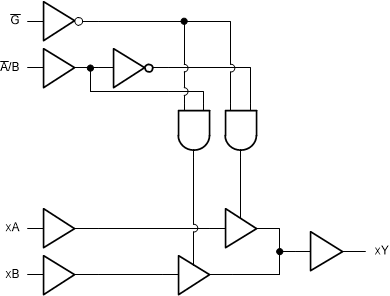

邏輯圖
