6 參數測量信息
任意選擇波形之間的相位關系。所有輸入脈沖均由具有以下特性的發生器提供：PRR ≤ 1MHz，ZO = 50?，tt < 6。
對于時鐘輸入，fmax 是在輸入占空比為 50% 時測量的。
一次測量一個輸出，每次測量一個輸入轉換。
(1) CL 包括探頭和測試夾具電容。
圖 6-1 推挽輸出的負載電路
圖 6-2 電壓波形，標準 CMOS 輸入脈沖持續時間
(1) tPLH 和 tPHL 之間的較大者與 tpd 相同。

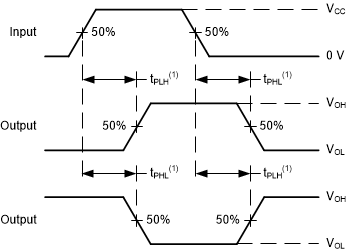

圖 6-4 電壓波形，標準 CMOS 輸入的傳播延遲

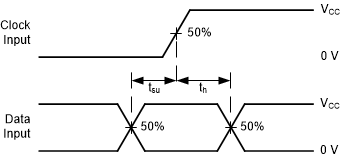

圖 6-3 電壓波形，標準 CMOS 輸入建立和保持時間
(1) tr 和 tf 之間的較大值與 tt 相同。
圖 6-5 電壓波形，標準 CMOS 輸入的輸入和輸出轉換時間

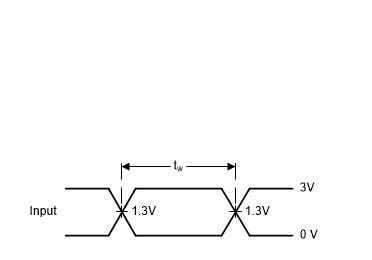

圖 6-6 電壓波形，TTL 兼容型 CMOS 輸入脈沖持續時間
(1) tPLH 和 tPHL 之間的較大者與 tpd 相同。
圖 6-8 電壓波形，TTL 兼容型輸入的傳播延遲
圖 6-7 電壓波形，TTL 兼容型 CMOS 輸入建立和保持時間
