2 說明
’HC4316 和 CD74HCT4316 包含四個獨立的數控模擬開關，這些開關采用硅柵 CMOS 技術并借助標準 CMOS 集成電路的低功耗特性來實現與 LSTTL 接近的運行速度。
此外，這些器件還包含邏輯電平轉換電路，可通過 5V 邏輯電平實現 ±5V 電壓之間的模擬信號切換。當公共使能 (E) 為低電平時，每個開關由其所選輸入 (S) 上的高電平電壓導通。E 為高電平時，將禁用所有開關。數字輸入可以在 VCC 和 GND 之間擺動；模擬輸入/輸出可以在 VCC（作為正限值）和 VEE（作為負限值）之間擺動。電壓范圍如圖 13-1 和圖 13-2 所示。
器件信息
| 輸入 | 開關 | |
|---|---|---|
| E | S | 導通/關斷 |
| L | L | 關斷 |
| L | H | 導通 |
| H | H | 關斷 |

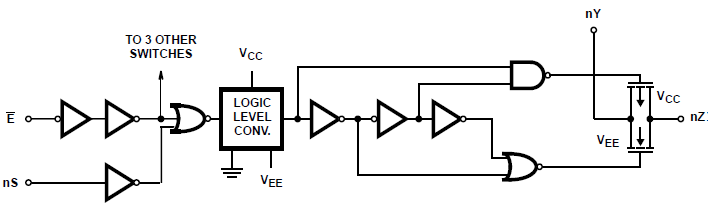

一個開關
