ZHCSXP7A January 2003 – December 2024 CD54AC109 , CD74AC109
PRODUCTION DATA
2 說明
CD74AC109-Q1 器件包含兩個獨立的 J-K 正邊沿觸發式觸發器。預設 (PRE) 或清零 (CLR) 輸入端的低電平會設置或復位輸出，不受其他輸入端的電平的影響。當 PRE 和 CLR 處于非有效狀態（高電平）時，滿足設置時間要求的 J 和 K 輸入端數據將在時鐘 (CLK) 脈沖的正向邊沿傳輸到輸出端。此器件符合汽車類應用的要求。
器件信息
| 器件型號 | 封裝(1) | 本體尺寸(2) |
|---|---|---|
| CDx4AC109 | D（SOIC，16） | 9.90mm x 3.90mm |
| N（PDIP，16） | 19.3mm x 6.35mm | |
| J（CDIP、16） | 19.56mm x 6.92mm |
(1) 如需了解更多信息，請參閱機械、封裝和可訂購信息。
(2) 本體尺寸（長 × 寬）為標稱值，不包括引腳。

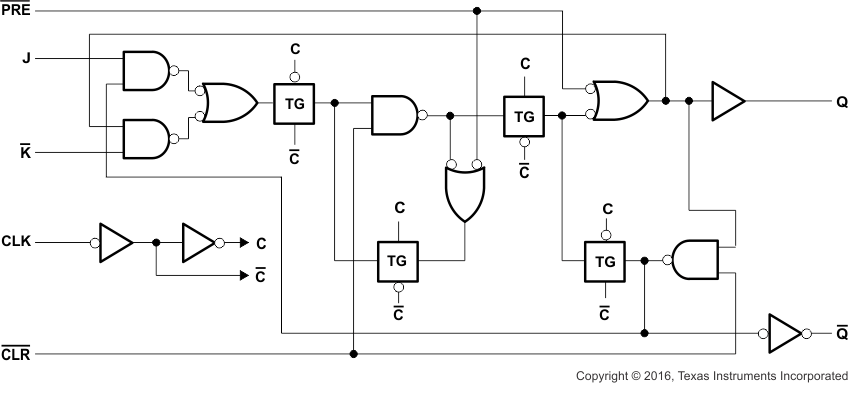

邏輯圖
