ZHCSKT0J November 1998 – August 2024 CD4066B
PRODUCTION DATA
- 1
- 1 特性
- 2 應用
- 3 說明
- 4 Pin Configuration and Functions
- 5 Specifications
- 6 Parameter Measurement Information
- 7 Detailed Description
- 8 Application and Implementation
- 9 Device and Documentation Support
- 10Revision History
- 11Mechanical, Packaging, and Orderable Information
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- D|14
- PW|14
- N|14
- NS|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
3 說明
CD4066B 器件是一款用于模擬或數字信號傳輸或多路復用的四路雙向開關。該器件與 CD4016B 器件引腳對引腳兼容，但導通狀態電阻低得多。此外，導通狀態電阻在整個信號輸入范圍內相對恒定。
CD4066B 器件包含四個雙向開關，每個開關都具有獨立的控件。3V 至 18V 的寬工作電源電壓范圍支持用于廣泛的應用。與單通道開關相比，優點包括峰值輸入信號電壓擺幅等于最大電源電壓以及在輸入信號范圍內具有更恒定的導通狀態阻抗。而對于采樣保持應用，建議使用 CD4016B 器件。
封裝信息
| 器件型號 | 封裝(1) | 封裝尺寸(2) |
|---|---|---|
| CD4066B | N（PDIP，14） | 19.3mm × 9.4mm |
| D（SOIC，14） | 8.65mm × 6mm | |
| NS（SOP，14） | 10.2mm × 7.8mm | |
| PW（TSSOP，14） | 5mm × 6.4mm |
(1) 有關更多信息，請參閱節 11
(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

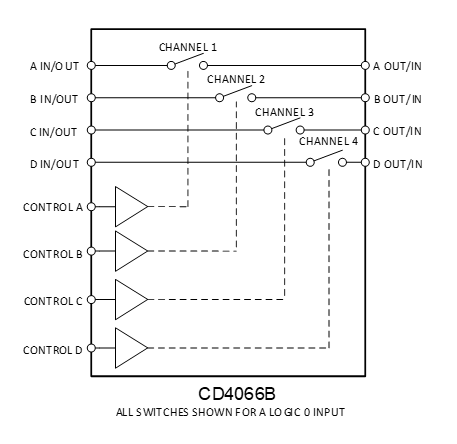

通過數字控制邏輯進行雙向信號傳輸
