ZHCSU54 December 2023 BQ77307
PRODUCTION DATA
5 引腳配置和功能

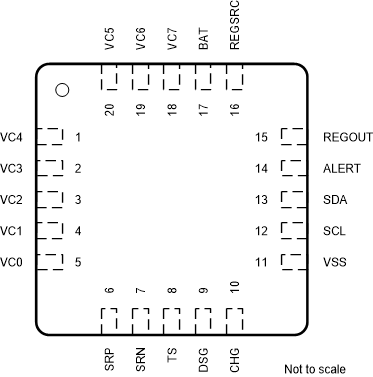

圖 5-1 BQ77307 引腳排列表 5-1 BQ77307 引腳功能
| 引腳 | I/O | 類型 | 說明 | |
|---|---|---|---|---|
| 編號 | 名稱 | |||
| 1 | VC4 | I | IA | 電池組底部第四個電芯的檢測電壓輸入引腳 |
| 2 | VC3 | I | IA | 電池組底部第三個電芯的檢測電壓輸入引腳 |
| 1 | VC2 | I | IA | 電池組底部第二個電芯的檢測電壓輸入引腳 |
| 2 | VC1 | I | IA | 電池組底部第一個電芯的檢測電壓輸入引腳 |
| 3 | VC0 | I | IA | 電池組底部第一個電芯負極端子的檢測電壓輸入引腳，并從 SHUTDOWN 狀態喚醒 |
| 6 | SRP | I | IA | 連接到內部電流保護子系統的模擬輸入引腳，用于檢測 SRP 和 SRN 之間的電壓，其中 SRP 是檢測電阻的頂部。充電電流會在 SRP 處產生相對于 SRN 的正電壓。 |
| 7 | SRN | I | IA | 連接到內部電流保護子系統的模擬輸入引腳，用于檢測 SRP 和 SRN 之間的小電壓，其中 SRN 是檢測電阻的底部。充電電流會在 SRP 處產生相對于 SRN 的正電壓。 |
| 8 | TS | I/O | I/OA | 熱敏電阻輸入并從 SHUTDOWN 狀態喚醒 |
| 9 | DSG | O | OA | NMOS 放電 FET 驅動輸出引腳 |
| 10 | CHG | O | OA | NMOS 充電 FET 驅動輸出引腳 |
| 11 | VSS | — | P | 器件接地 |
| 12 | SCL | I/O | I/OD | I2C 串行通信總線時鐘 |
| 13 | SDA | I/O | I/OD | I2C 串行通信總線數據 |
| 14 | ALERT | O | OD | 數字中斷輸出引腳 |
| 15 | REGOUT | O | OA | LDO 輸出，可編程為 1.8V、2.5V、3.0V、3.3V 或 5.0V |
| 16 | REGSRC | I | IA | REGOUT LDO 的輸入引腳，也用作 CHG 和 DSG FET 驅動器的電源。 |
| 17 | BAT | I | P | 主電源輸入引腳 |
| 18 | VC7 | I | IA | 電池組底部第七個電芯的檢測電壓輸入引腳 |
| 19 | VC6 | I | IA | 電池組底部第六個電芯的檢測電壓輸入引腳 |
| 20 | VC5 | I | IA | 電池組底部第五個電芯的檢測電壓輸入引腳 |
