8.2.2 詳細設計過程
注：
在 PCB 測試或電芯連接期間，必須首先連接器件 VSS。如果不這樣做，則可能會損壞 REG 引腳。
- 如果無法首先連接 VSS 引腳，則需要添加一個最小 5Ω、最大 10Ω 的電阻器（參考原理圖 圖 8-2 中使用了一個 5Ω 電阻器），使其與 REG 電容器串聯。當 VSS 懸空時，REG 電容器始終會充電至 VDD 電壓。最終連接 VSS 時，REG 電容器將放電。串聯添加小電阻器可降低電流強度，并避免對 REG 引腳造成任何潛在損壞。5Ω 電阻器可與 REG 連接電路進行串聯（如圖 8-2 中所示）或與 REG 電容器進行串聯（如圖 8-3 中所示）。將電阻器與 REG 電路串聯會導致 VREG 出現較小的壓降（例如：使用 5Ω 電阻器時，IREG mA 的最大負載的 VREG 將下降 5mV），但這樣的連接可以再次保護 REG 電容器或連接到 REG 引腳的外部濾波電容器的浪涌電流放電。如果外部電路使用的濾波電容器遠小于 REG 電容器，則將電阻器與 REG 電容器串聯是避免 VREG 產生額外下降的替代方案。
- 連接 VSS 后，該器件允許將隨機電芯連接到 Vx 引腳。
- 電芯應連接到較低的 Vn 引腳；未使用的 Vn 引腳應短接到 (V n-1) 引腳。有關詳細信息，請參閱圖 8-2。

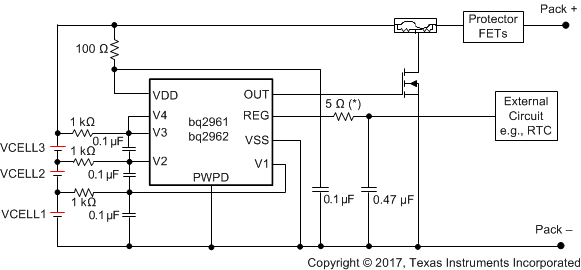

圖 8-2 3 節串聯 BQ2961 和 BQ2962 原理圖 - 可以將齊納二極管添加到 VSS 的 REG 引腳，如圖 8-3 中所示。如果在現場使 VSS 懸空是風險問題，則建議對連接到 REG 引腳的電路進行。當 VSS 懸空時（在未首先連接 VSS 或 BAT– 線斷開導致系統故障的電芯連接期間），REG 電壓始終上拉至 VDD。在 4 節串聯配置中，且在 VSS 懸空時，REG 電壓可達到約 16V。添加齊納二極管可將 REG 電壓鉗位到連接到 REG 引腳的外部電路的安全水平。如果 REG 引腳短接至 OUT 引腳或任何其他高電壓輸出終端，使用齊納二極管也可以保護外部電路。如果使用齊納二極管，TI 建議使用 BQ296xxx 器件將二極管放置在電池側，以實現對 REG 引腳以及在懸空 VSS 條件下連接到 REG 的電路的保護。在這種情況下，不需要與 REG 引腳串聯的電阻器。

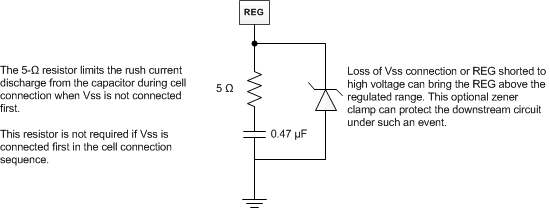

圖 8-3 5V 齊納二極管
