8.4.1 主機模式和默認模式
該器件是主機控制的充電器，但可在默認模式下運行，無需主機管理。在默認模式下，該器件可用作無主機或主機處于睡眠模式的自主充電器。當充電器處于默認模式時，WD_STAT 位變為高電平，WD_FLAG 設置為 1，INT 置為低電平以提醒主機（除非被 WD_MASK 屏蔽）。在第一次讀取時，WD_FLAG 位讀取值為 1，在后續讀取時讀取值為 0。當充電器處于主機模式時，WD_STAT 位為低電平。
上電復位后，該器件在看門狗計時器到期的狀態下以默認模式啟動。所有寄存器均處于默認設置。
在默認模式下，該器件以默認的 1 小時涓流充電安全計時器、2 小時預充電安全計時器和 12 小時快速充電安全計時器為電池充電。1 小時/2 小時/12 小時計時器到期后，充電將停止，降壓轉換器繼續運行，以便為系統負載供電。
對任何 I2C 寄存器的寫入值均會將充電器從默認模式轉換為主機模式，并啟動看門狗計時器。主機可對所有器件參數進行編程。為了使器件保持在主機模式下，主機必須在看門狗計時器到期（WD_STAT 位被置位）之前通過向 WD_RST 位寫入 1 來復位看門狗計時器，或者通過設置 WATCHDOG 位 = 00 來禁用看門狗計時器。
當看門狗到期時，該器件恢復到默認模式。當看門狗計時器到期時，ICHG 值會減半，而許多其他字段會復位為它們的 POR 默認值，如節 8.6中寄存器表的注釋列所示。當看門狗計時器到期時，WD_STAT 和 WD_FLAG 設置為 1，INT 置為低電平以提醒主機（除非被 WD_MASK 屏蔽）。

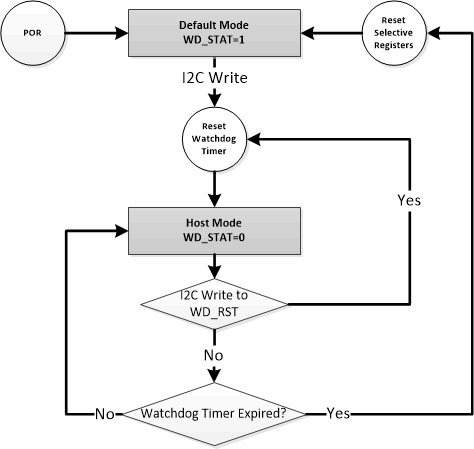

圖 8-6 看門狗計時器流程圖
