ZHCSDZ5C August 2014 – November 2014
UNLESS OTHERWISE NOTED, this document contains PRODUCTION DATA.

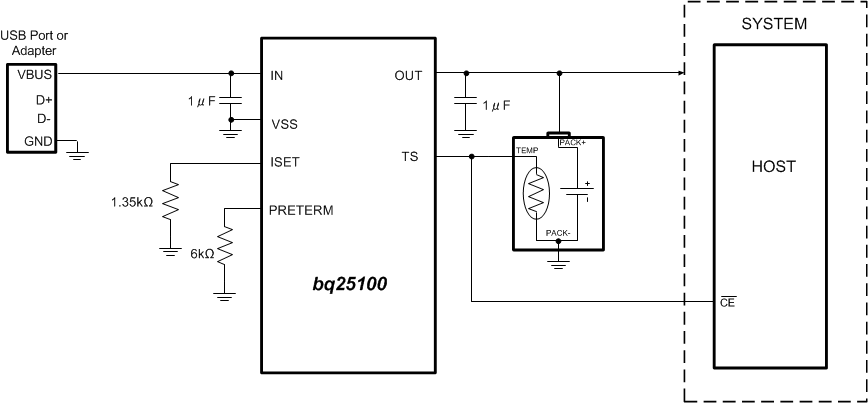

bq2510x 系列器件是面向空間受限類便攜式應用的高度集成鋰離子和鋰聚合物線性充電器。 具有輸入過壓保護的高輸入電壓范圍支持低成本、未穩壓的適配器。
bq2510x 具有一個可為電池充電的電源輸出。 如果在 10 小時的安全定時器期間內平均系統負載無法讓電池充滿電,則可以使系統負載與電池并聯。
電池充電經歷以下三個階段:調節,恒定電流和恒定電壓。 在所有充電階段,內部控制環路都會監控 IC 結溫,當其超過內部溫度閾值時,它會減少充電電流。
充電器功率級和充電電流感測功能均完全集成。 該充電器具有高精度電流和電壓調節環路以及充電終止功能。 預充電電流和終止電流閾值可通過 bq2510x 上的一個外部電阻進行編程。 快速充電電流值也可通過一個外部電阻進行編程。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| bq25100 | DSBGA (6) | 1.60mm × 0.90mm |
| bq25101 | DSBGA (6) | 1.60mm × 0.90mm |
| bq25100A | DSBGA (6) | 1.60mm × 0.90mm |
| bq25100H | DSBGA (6) | 1.60mm × 0.90mm |
| bq25101H | DSBGA (6) | 1.60mm × 0.90mm |
| bq25100L(2) | DSBGA (6) | 1.60mm × 0.90mm |

Changes from B Revision (October 2014) to C Revision
Changes from A Revision (September 2014) to B Revision
Changes from * Revision (August 2014) to A Revision
