ZHCSIF0N September 2008 – October 2021 BQ24072 , BQ24073 , BQ24074 , BQ24075 , BQ24079
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 說明（續）
- 6 Device Comparison Table
- 7 Pin Configuration and Functions
- 8 Specifications
-
9 Detailed Description
- 9.1 Overview
- 9.2 Functional Block Diagram
- 9.3
Feature Description
- 9.3.1 Undervoltage Lockout (UVLO)
- 9.3.2 Power On
- 9.3.3 Overvoltage Protection (OVP)
- 9.3.4 Dynamic Power Path Management
- 9.3.5
Battery Charging
- 9.3.5.1 Charge Current Translator
- 9.3.5.2 Adjustable Termination Threshold (ITERM Input, BQ24074)
- 9.3.5.3 Termination Disable (TD Input, BQ24072, BQ24073)
- 9.3.5.4 Battery Detection and Recharge
- 9.3.5.5 Battery Disconnect (SYSOFF Input, BQ24075, BQ24079)
- 9.3.5.6 Dynamic Charge Timers (TMR Input)
- 9.3.5.7 Status Indicators ( PGOOD, CHG)
- 9.3.5.8 Thermal Regulation and Thermal Shutdown
- 9.3.6 Battery Pack Temperature Monitoring
- 9.4 Device Functional Modes
-
10Application and Implementation
- 10.1 Application Information
- 10.2 Typical Application
- 10.3 System Examples
- 11Power Supply Recommendations
- 12Layout
- 13Device and Documentation Support
- 14Mechanical, Packaging, and Orderable Information
3 說明
BQ2407x 系列器件是集成型鋰離子線性充電器和系統電源路徑管理器件，適用于空間受限的便攜式應用。這類器件通過 USB 端口或交流適配器運行，最高支持 1.5A 的充電電流。它們在輸入電壓范圍內具有輸入電壓保護功能，因此支持非穩壓適配器。BQ2407x 的 USB 輸入電流限制精度和啟動序列使得這款器件能夠符合 USB-IF 浪涌電流規范。此外，輸入動態電源管理 (VIN-DPM) 可防止充電器損毀錯誤配置的 USB 電源。
BQ2407x 具有動態電源路徑管理 (DPPM)，此功能可在為系統供電的同時獨立地為電池充電。當輸入電流限制引起系統輸出降至 DPPM 閾值時，DPPM 電路將減少充電電流；因此，可在為系統負載供電時隨時監測充電電流。這個特性減少了電池上充放電周期的數量，可實現充電正常終止并使得系統能夠在由有缺陷或者不完整的電池組供電的情況下運行。
器件信息
| 器件型號(1) | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| BQ24072 | VQFN (16) | 3.00mm × 3.00mm |
| BQ24073 | ||
| BQ24074 | ||
| BQ24075 | ||
| BQ24079 |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

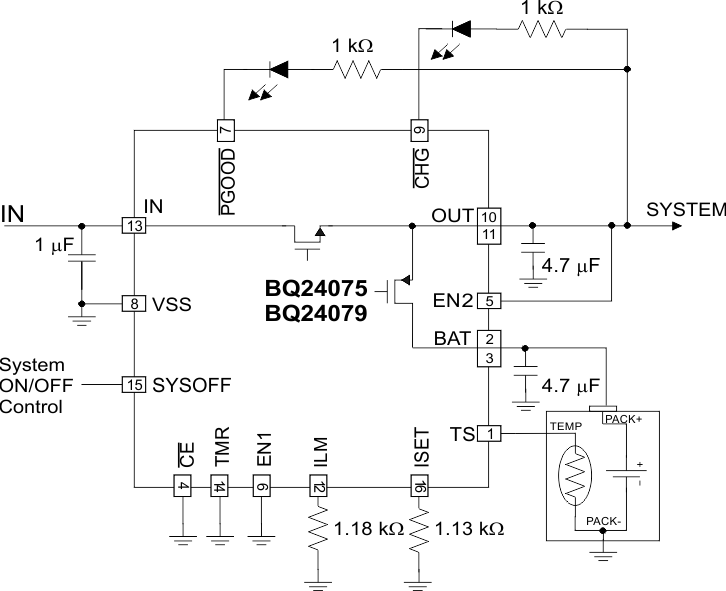

典型應用電路
