11.2.4.1.1 詳細設計流程
在本示例中，我們將會討論簡化的設計流程。反饋網絡的補償網絡不在本部分的討論范圍內。有關補償網絡的詳細信息，請參閱 SLUA671。
本設計的目標是：設計一個低待機電流反饋網絡，以滿足歐洲 CoC 2 級和美國能源部 VI 級要求。為了滿足設計要求，系統待機功率需低于 75mW。為了滿足這一要求，反饋網絡的功耗需要小于 40mW，以便為初級側控制器和無源組件的功率損耗留出余量，這可能會給大于 10V 的系統帶來挑戰。

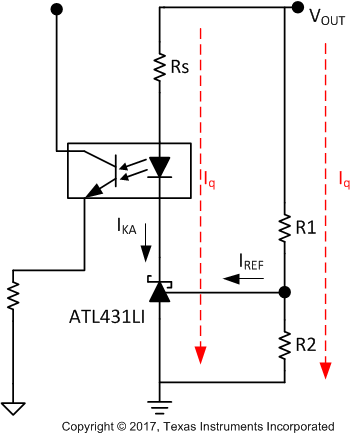

Figure 29. 反饋靜態電流
