ZHCSTV3 August 2024 AMC3306M05-Q1
PRODUCTION DATA
AMC3306M05-Q1 的差分放大器輸入級為二階開關電容器前饋 Δ-Σ 調制器供電。差分放大器的增益由具有 RIND 差分輸入阻抗的內部精密電阻器設置。調制器將模擬輸入信號轉換為通過隔離柵傳輸的位流。請參閱隔離通道信號傳輸 部分。

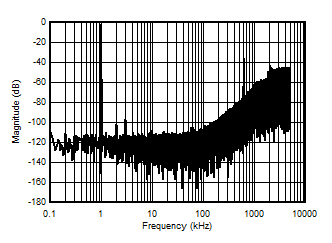

為了減少失調電壓和溫漂,差分放大器會以設置為 fCLKIN / 32 的開關頻率進行斬波穩定。如圖 6-1 所示,開關頻率生成了 625kHz 的雜散。

| sinc3 濾波器,OSR = 2,fCLKIN = 20MHz,fIN = 1kHz |
模擬輸入信號 INP 和 INN 受到兩種限制。首先,如果輸入電壓 VINP 或 VINN 超過絕對最大額定值 表中規定的范圍,則將輸入電流限制為絕對最大值。否則,靜電放電 (ESD) 保護功能會開啟。此外,只有當模擬輸入電壓保持在 VFSR 和 VCM 范圍內時,才能指定器件的線性度和參數性能。建議運行條件 表描述了線性滿標量程范圍 (VFSR) 和共模輸入電壓范圍 (VCM)。
