7.3.2 調制器
在 AMC1303 中實現的調制器（如圖 7-2 中概念化的調試器）是二階開關電容器前饋 Δ-Σ 調制器。模擬輸入電壓 VIN 和 1 位數模轉換器 (DAC) 的輸出 V5 經過削減，在第一積分器級的輸入端提供模擬電壓 V1。第一積分器的輸出端饋送到第二積分器級的輸入端，產生從輸入信號 VIN 和第一積分器 V2 的輸出端削減后的輸出電壓 V3。根據所得電壓 V4 的極性，比較器的輸出將改變。在這種情況下，1 位 DAC 通過改變其模擬輸出電壓 V5 在下一個時鐘脈沖上作出響應，使積分器沿相反方向前進，并強制積分器輸出端的值來跟蹤輸入端的平均值。

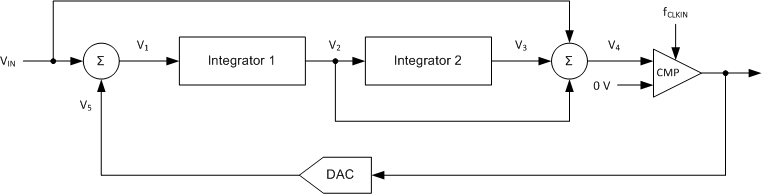

圖 7-2 二階調制器的框圖調制器將量化噪聲轉移到高頻，請參閱圖 7-1。因此，在器件的輸出端使用低通數字濾波器來提高整體性能。該濾波器還用于將較高采樣率的 1 位數據流轉換為較低速率（抽取）的較高位數據字。TI 的 TMS320F2807x 和 TMS320F2837x 微控制器系列提供合適的可編程硬接線濾波器結構，稱為 Σ-Δ 濾波器模塊 (SDFM)，該模塊經優化可與 AMC1303 系列產品配合使用。此外，MSP430F677x 微控制器上的 SD24_B 轉換器提供一條直接訪問集成式 sinc 濾波器的路徑，從而提供多通道隔離式電流檢測的系統級解決方案。另外一個選擇是使用合適的應用特定器件，如 AMC1210（四通道數字 sinc 濾波器）。或者，也可使用現場可編程門陣列 (FPGA) 來實現濾波器。
