調制器產生一個位流供數字濾波器處理,從而獲得類似于常規模數轉換器 (ADC) 轉換結果的數字字。如方程式 2 所示,sinc3 型濾波器是一種非常簡單的濾波器,只需極少的硬件即可輕松構建:

這種濾波器采用二階調制器的最小硬件量(數字門數)提供出色的輸出性能。本文檔中的所有特性描述都是基于具有 256 過采樣率 (OSR) 和 16 位輸出字大小的 sinc3 濾波器。

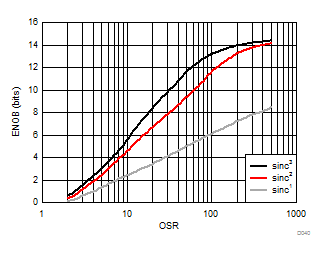

通常使用有效位數 (ENOB) 來比較 ADC 和 Δ-Σ 調制器的性能。圖 8-1 顯示了具有不同過采樣率的 AMC1303 的 ENOB。在本文檔中,方程式 3 使用以下公式根據 SINAD 計算該數字:

在電機控制應用中組合使用 ADS1202 與 FPGA 數字濾波器測量電流 應用手冊(可從 www.ti.com 下載)中提供了一個在 FPGA 中實現 sinc3 濾波器的示例代碼。
