ZHCSJP5B May 2019 – October 2021 ALM2402F-Q1
PRODUCTION DATA
- 1 特性
- 2 應用
- 3 說明
- 4 Revision History
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11Device and Documentation Support
- 12Mechanical, Packaging, and Orderable Information
3 說明
ALM2402F-Q1 是一款雙電源運算放大器，其特性和性能使該器件更適合基于旋轉變壓器的汽車應用。該器件具有高增益帶寬和壓擺率以及連續高輸出電流驅動功能，從而成為提供現代旋轉變壓器所需的低失真和差分高振幅激勵的理想之選。在易受故障影響的電線上驅動模擬信號時，電流限制和過熱檢測功能可增強整體系統穩健性。
ALM2402F-Q1 的軌到軌輸出通過低 Rds(on) PMOS 和 NMOS 晶體管實現，可保持較低的功率耗散。具有散熱焊盤和低 RθJA 的小型 HTSSOP 封裝使用戶能夠向負載提供高電流，同時最大程度地減小布板空間。當用于現代混合動力和電動汽車時，該最小化的布板空間是 ALM2402F-Q1 提供的主要優勢之一。
通過本頁底部的最大輸出電壓與頻率間的關系 圖，可確定 ALM2402F-Q1 的最大輸出電壓。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| ALM2402F-Q1 | HTSSOP (14) | 5.00mm × 4.40mm |
(1) 要了解所有可用封裝，請參見數據表末尾的封裝選項附錄。

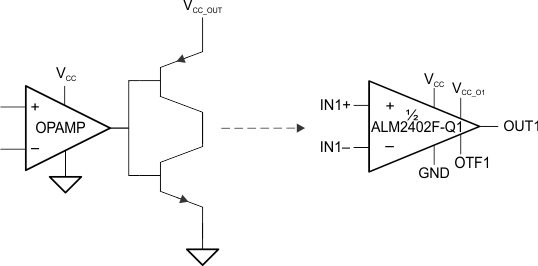

簡化版原理圖
最大輸出電壓與頻率間的關系
