5.12.15 PLL 和時鐘典型特性

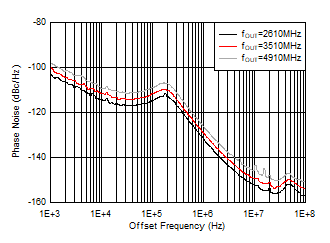

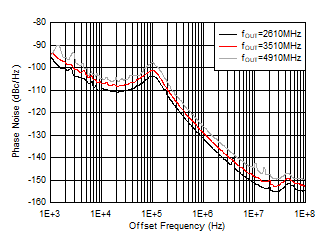

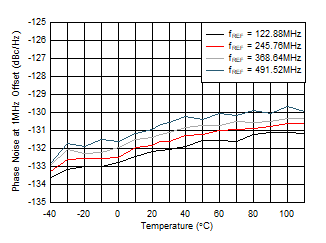

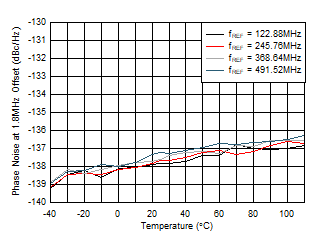

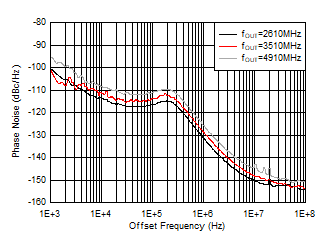

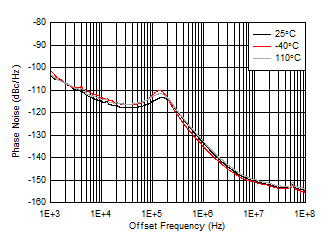

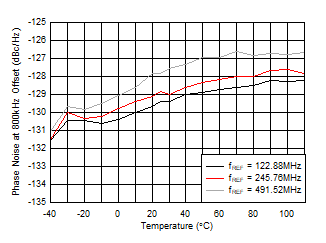

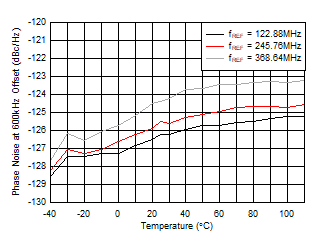

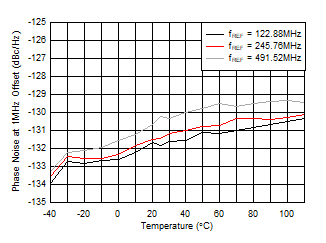

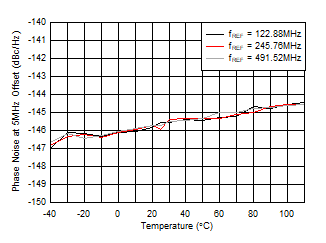

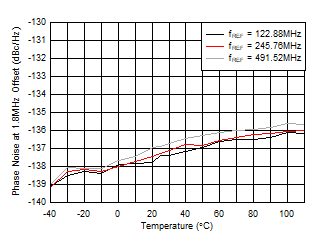

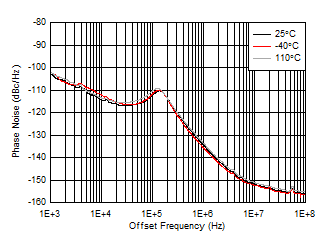

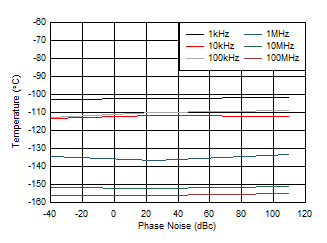

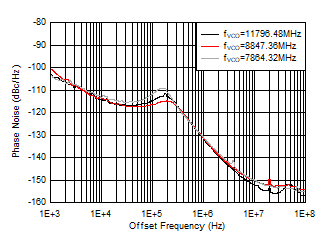

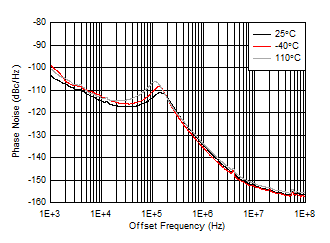

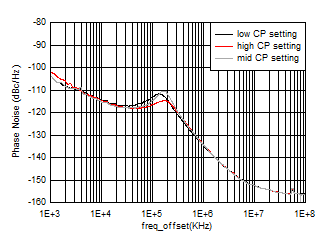

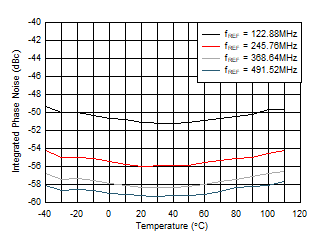

| 在 TX 輸出端測量，通過 20 x log10 (12GHz/FOUT) 標準化為 12GHz | ||
| PLL 啟用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 11796.48MHz，在 TX 輸出端測量 | ||
| PLL 啟用，fVCO = 11796.48MHz，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 11796.48MHz，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 9830.4MHz，1kHz 至 100MHz，單側集成帶寬，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 7864.32MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fREF = 491.52MSPS，在 TX 輸出端測量 | ||
| PLL 啟用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 11796.48MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 11796.48MHz，1kHz 至 100MHz，單側集成帶寬，在 TX 輸出端測量 |
A.

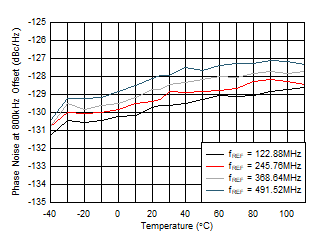

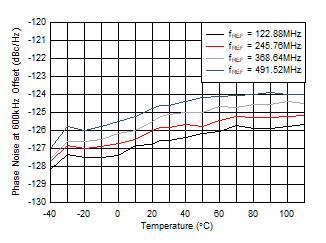

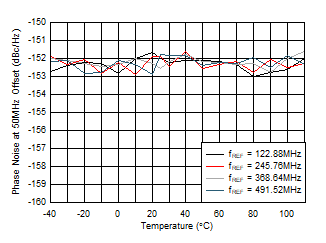

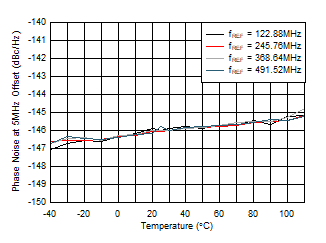

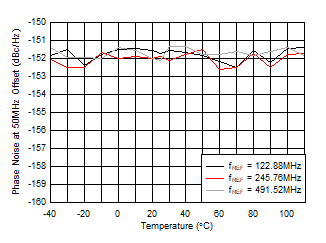

圖 5-481 fOUT = 2.6GHz 時 12GHz VCO 相位噪聲（800kHz 偏移條件下）與溫度和 fREF 間的關系| PLL 啟用，fVCO = 11796.48MHz，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 11796.48MHz，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 11796.48MHz，在 TX 輸出端測量 | ||
| PLL 啟用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 9830.4MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 9830.4MHz，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 8847.36MHz，fREF = 491.52MSPS，在 TX 輸出端測量 |
| PLL 啟用，fVCO = 8847.36MHz，fREF = 491.52MSPS，最小 LPF 帶寬，在 TX 輸出端測量 |
