ZHCSI88C May 2018 – May 2024 2N7001T
PRODUCTION DATA
封裝選項
機械數據 (封裝 | 引腳)
散熱焊盤機械數據 (封裝 | 引腳)
- DPW|5
訂購信息
3 說明
2N7001T 是一款采用兩個獨立可配置電源軌的 single-bit 緩沖電壓信號轉換器，可對單向信號進行上行或下行電平轉換。該器件可在低至 1.65V 和高達 3.60V 的 VCCA 和 VCCB 電源下運行。VCCA 定義了 A 輸入端的輸入閾值電壓。VCCB 定義了 B 輸出端的輸出驅動電壓。
該器件完全符合使用 Ioff 電流的部分斷電應用的規范要求。當器件斷電時，Ioff 保護電路可確保不從輸入、輸出或偏置到特定電壓的組合 I/O 獲取多余電流，也不向其提供多余電流。
VCC 隔離功能確保當 VCCA 或 VCCB 低于 100mV 時，輸出端口 (B) 進入高阻態。
封裝信息
| 器件型號 | 封裝(1) | 本體尺寸（標稱值） |
|---|---|---|
| 2N7001TDCK | SC70 (5) | 2.00mm x 1.25mm |
| 2N7001TDPW | X2SON (5) | 0.80mm x 0.80mm |
(1) 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

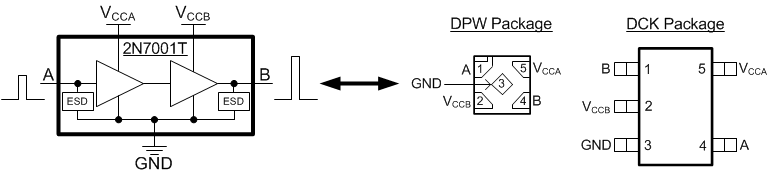

方框圖和引腳配置
