SN65LVDS31-EP
- 滿足或者超過ANSI TIA/EIA-644 標準
- 具有350 mV 的典型輸出電壓和100-Ω 負載的低電壓差分信號傳輸
- 典型輸出電壓上升和下降次數為 500 ps (400 Mbps時)
- 典型傳播時延 1.7 ns
- 3.3-V 單電源供電下運行
- 200 MHz時，每個驅動器功率耗散典型值 25 mW
- 當被禁止或者VCC = 0 時，驅動器在高阻抗
- 總線終端ESD保護超過 8 kV
- 低電壓 TTL (LVTTL) 邏輯輸入電平
- 與AM26LS31, MC3487, 和 μA9638引腳兼容
- 用于有冗余要求的空間和高可靠性應用的冷備份
SN65LVDS31 是一款差分線路驅動器，此差分驅動器具有低電壓差分信號傳輸 (LVDS)的電氣特性。 此項信號傳輸技術降低了 5-V 差分標準電平的輸出電壓電平 (例如 TIA/EIA-422B) 以減少功耗，增加交換速度并允許一個 3.3 V供電軌的操作。 當被啟用時，此驅動器將向 100-?負載傳送一個大小為 247 mV的最小差分輸出電壓。
這個設備和信號傳輸技術的目標應用是在點到點和多點間（一個驅動器和多個接收器）通過接近 100 ?的受控阻抗介質傳輸數據。 傳輸介質可以是印刷電路板印制線、背板或者電纜。 數據傳輸的最終速率和距離取決于介質的衰減特性和對環境的噪聲耦合。
SN65LVDS31 器件工作溫度范圍 –55°C 至 125°C。
技術文檔
| 類型 | 標題 | 下載最新的英語版本 | 日期 | |||
|---|---|---|---|---|---|---|
| * | 數據表 | SN65LVDS31-EP 高速差動線路驅動器 數據表 | 英語版 | PDF | HTML | 2011年 10月 31日 | |
| * | VID | SN65LVDS31-EP VID V6207627 | 2016年 6月 21日 | |||
| * | 輻射與可靠性報告 | SN65LVDS31MDREP Reliability Report | 2013年 1月 7日 | |||
| 應用簡報 | LVDS to Improve EMC in Motor Drives | 2018年 9月 27日 | ||||
| 應用簡報 | How Far, How Fast Can You Operate LVDS Drivers and Receivers? | 2018年 8月 3日 | ||||
| 應用簡報 | How to Terminate LVDS Connections with DC and AC Coupling | 2018年 5月 16日 |
設計和開發
如需其他信息或資源，請點擊以下任一標題進入詳情頁面查看（如有）。
AWRL1432BOOST-BSD — AWRL1432 適用于盲點檢測的單芯片毫米波傳感器評估板
AWRL1432BOOST-BSD 是一款基于 AWRL1432 器件的易用型 70GHz 毫米波傳感器評估套件，具有板載 ROGERS RO3003 高性能天線。該板可訪問點云數據并通過 USB 接口供電。AWRL1432BOOST-BSD 支持直接連接到 DCA1000EVM 開發套件。AWRL1432BOOST-BSD 還具有適用于汽車應用的以 12V 運行的 TCAN4550。
該套件配備有毫米波工具、演示和軟件，其中包括毫米波軟件開發套件 (mmwave_mcuplus_sdk) 和 TI Code Composer Studio (...)
AWRL6432BOOST — AWRL6432BOOST BoosterPack? 單芯片、低功耗毫米波雷達傳感器評估模塊
AWRL6432BOOST 是一款用于評估 AWRL6432 的易用型低功耗 60GHz 毫米波傳感器評估套件，具有基于 FR4 的天線。該板可訪問點云數據并通過 USB 接口供電。
AWRL6432BOOST 支持直接連接到 DCA1000EVM。通過毫米波工具、演示和軟件（包括毫米波軟件開發套件 (MMWAVE-L-SDK) 和 Code Composer Studio? 集成開發環境 (IDE) (CCSTUDIO)），可為 BoosterPack 提供支持。
可以使用附加板來啟用其他功能。例如，DCA1000EVM 支持傳感器原始模數 (ADC) 數據采集。板載 XDS110 支持通過 (...)
IWRL1432BOOST-BSD — IWRL1432 具有低功耗 76GHz 至 81GHz 工業雷達傳感器的 BSD 評估模塊
IWRL1432BOOST-BSD 是一款基于 IWRL1432 器件的易用型 77GHz 毫米波傳感器評估套件，具有板載 ROGERS RO3003 高性能天線。該板可訪問點云數據并通過 USB 接口供電。IWRL1432BOOST-BSD 還具有工作電壓為 12V 的 TCAN4550（適用于需要此接口的應用）。
IWRL6432BOOST — ?IWRL6432 BoosterPack? 單芯片 60GHz 毫米波低功耗傳感器評估模塊
IWRL6432BOOST 是一款基于 IWRL6432 器件的易用型 60GHz 毫米波傳感器評估套件，具有基于 FR4 的板載天線。該板可訪問點云數據并通過 USB 接口供電。IWRL6432BOOST 支持直接連接到 DCA1000EVM 開發套件。
通過毫米波工具、演示和軟件（包括毫米波軟件開發套件 (MMWAVE-L-SDK) 和 Code Composer Studio? 集成開發環境 (IDE) (CCSTUDIO)），可為此套件提供支持。
可以使用附加板來啟用其他功能。例如，DCA1000EVM 支持傳感器原始模數 (ADC) 數據采集。板載 XDS110 支持通過 (...)
SN65LVDS31-32BEVM — 適用于 LVDS31 和 LVDS32B 的 SN65LVDS31-32B 低壓差分信號評估模塊
TI offers a series of low-voltage differential signaling (LVDS) evaluation modules (EVMs) designed for analysis of the electrical characteristics of LVDS drivers and receivers. Four unique EVMs are available to evaluate the different classes of LVDS devices offered by TI.
As seen (...)
SN65LVDS31-32EVM — 適用于 SNx5LVDS31 和 SNx5LVDS32 的 SN65LVDS31-32EVM 評估模塊
The SN65LVDS31-32EVM evaluation moduel (EVM) includes the SV65LVDS31 quad driver and the SN65LVDS32 quad receiver. The SN65LVDS31 device is a TIA/EIA-644 standard-compliant LVDS driver. The SN65LVDS32 device is a TIA/EIA-644 standard-compliant receiver that has a passive open-circuit failsafe (...)
SN65LVDS31-33EVM — 用于 SN65LVDS31 和 SN65LVDS33 的評估模塊
TI offers a series of low-voltage differential signaling (LVDS) evaluation modules (EVMs) designed for analysis of the electrical characteristics of LVDS drivers and receivers. Four unique EVMs are available to evaluate the different classes of LVDS devices offered by TI.

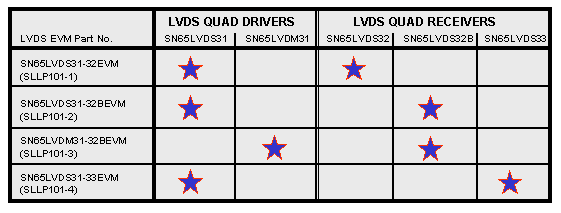

As seen in the Combination (...)
PSPICE-FOR-TI — PSpice? for TI 設計和仿真工具
借助?PSpice for TI 的設計和仿真環境及其內置的模型庫，您可對復雜的混合信號設計進行仿真。創建完整的終端設備設計和原型解決方案，然后再進行布局和制造，可縮短產品上市時間并降低開發成本。?
在?PSpice for TI 設計和仿真工具中，您可以搜索 TI (...)
TINA-TI — 基于 SPICE 的模擬仿真程序
TINA-TI 安裝需要大約 500MB。直接安裝，如果想卸載也很容易。我們相信您肯定會愛不釋手。
TINA 是德州儀器 (TI) 專有的 DesignSoft 產品。該免費版本具有完整的功能，但不支持完整版 TINA 所提供的某些其他功能。
如需獲取可用 TINA-TI 模型的完整列表，請參閱：SpiceRack - 完整列表
需要 HSpice (...)
TIDEP-01040 — 適用于工業應用的晶圓芯片級封裝 60GHz 毫米波傳感器參考設計
| 封裝 | 引腳 | CAD 符號、封裝和 3D 模型 |
|---|---|---|
| SOIC (D) | 16 | Ultra Librarian |
