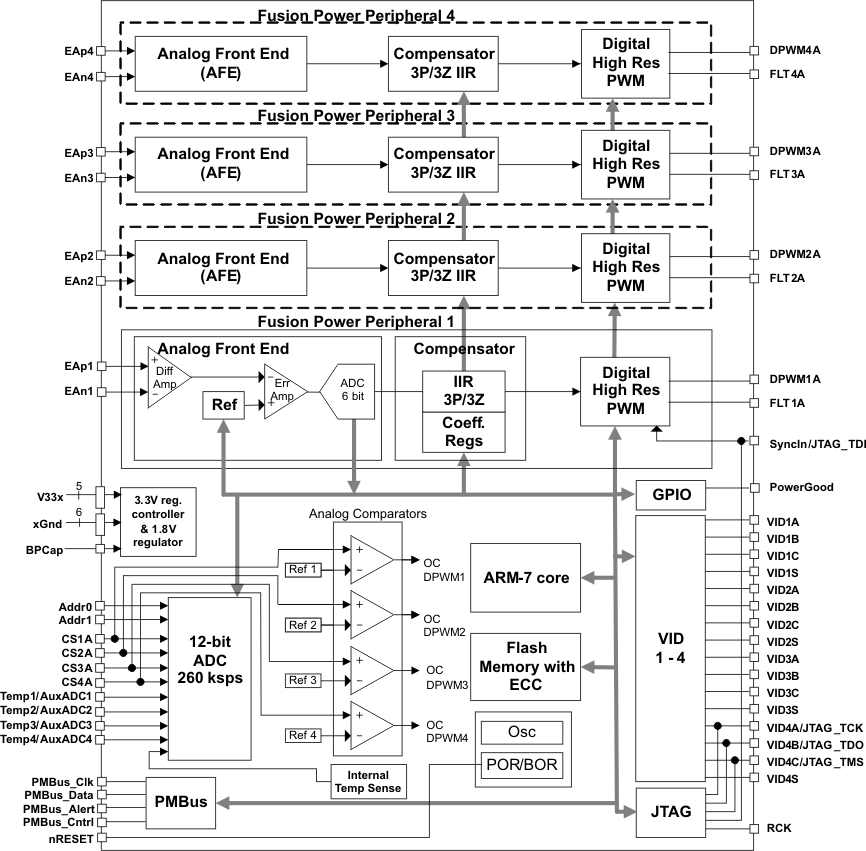

- 8.2 Functional Block Diagram
- 8.3
Feature Description
- 8.3.1 PMBus Interface
- 8.3.2 Resistor Programmed PMBus Address Decode
- 8.3.3 VID Interface
- 8.3.4 Jtag Interface
- 8.3.5 Bias Supply Generator (Shunt Regulator Controller)
- 8.3.6 Power-On Reset
- 8.3.7 External Reset
- 8.3.8 ON_OFF_CONFIG
- 8.3.9 Output Voltage Adjustment
- 8.3.10 Calibration
- 8.3.11 Analog Front End (AFE)
- 8.3.12 Voltage Sense Filtering
- 8.3.13 DPWM Engine
- 8.3.14 Rail/Power Stage Configuration
- 8.3.15 DPWM Phase Synchronization
- 8.3.16 Output Current Measurement
- 8.3.17 Current Sense Input Filtering
- 8.3.18 Over-Current Detection
- 8.3.19 Input Voltage Monitoring
- 8.3.20 Input UV Lockout
- 8.3.21 Temperature Monitoring
- 8.3.22 Auxiliary ADC Input Monitoring
- 8.3.23 Soft Start, Soft Stop Ramp Sequence
- 8.3.24 Non-Volatile Memory Error Correction Coding
- 8.3.25 Data Logging
- 8.4 Device Functional Modes
- 9 Applications and Implementation
- 10Power Supply Recommendations
- 11Layout
- 12Device and Documentation Support
- 13Mechanical, Packaging, and Orderable Information
封裝選項
機械數據 (封裝 | 引腳)
- RGC|64
散熱焊盤機械數據 (封裝 | 引腳)
- RGC|64
訂購信息
1 特性
- 完全可配置四輸出非隔離式直流/直流 PWM 控制器，此控制器支持 TMS320C6670™ 和 TMS320C6678™ 數字信號處理器 (DSP) VID 接口
- 支持高達 2MHz 的開關頻率，此時占空比分辨率為 250ps
- 高達 1mV 的閉環分辨率
- 用于改進瞬態性能的具有非線性增益的硬件加速，3 級 / 3 零補償器
- 支持多個包含預偏置啟動的軟啟動和軟停止配置
- 支持電壓裕度和排序
- 多個 UCD92xx 器件間的同步輸入端子使 DPWM 時鐘保持一致
- 電源參數的 12 位數字監控包括：
- 輸入電流和電壓
- 輸出電流和電壓
- 每個功率級上的溫度
- 輔助模數轉換器 (ADC) 輸入
- 多級過流故障保護：
- 外部電流故障輸入
- 模擬比較器監控電流感測電壓
- 被持續數字監控的電流
- 過壓和欠壓故障保護
- 過熱故障保護
- 支持糾錯碼 (ECC) 的增強型非易失性存儲器
- 器件由具有一個內部穩壓器控制器的單電源供電運行，此內部穩壓器控制器可實現寬電源電壓范圍內的運行
- 由 Fusion Digital Power™ 設計工具，一個基于全功能 PC 的設計工具提供支持，以模擬、配置和監控電源性能。
- 支持國防、航天和醫療應用
- 受控基線
- 同一組裝和測試場所
- 同一制造場所
- 支持軍用（-55°C 至 125°C）溫度范圍
- 延長的產品生命周期
- 延長的產品變更通知
- 產品可追溯性
2 應用范圍
- 網絡互連設備
- 電信設備
- 現場可編程門陣列 (FPGA)，DSP 和存儲器電源
3 說明
UCD9244 是一款設計用于非隔離式直流/直流電源應用的四軌同步降壓數字 PWM 控制器。 這個器件集成了用于直流/直流環路管理的專用電路，支持多達四個 VID 接口。 此外，UCD9244 具有閃存存儲器和一個串口以支持可配置性、監控和管理。
器件信息
| 訂貨編號 | 封裝 | 封裝尺寸 |
|---|---|---|
| UCD9244MRGCTEP | 四方扁平無引線 (QFN) (64) | 9mm x 9mm |
4 修訂歷史記錄
Changes from * Revision (January 2014) to A Revision
- Added footnote to tretention parameter Go
