1 特性
- 高效功率因數校正 (PFC) 和半橋諧振邏輯鏈路控制 (LLC) 組合控制器
- 連續導通模式 (CCM) 升壓功率因數校正
- 支持自偏置或輔助（外部）偏置工作模式
- 完全內部補償的 PFC 環路
- 3 步輕松設計 PFC 級
（設計電壓反饋、電流反饋和功率級） - 100kHz 固定 PFC 頻率，具有抖動特性，可確保符合 EMI 標準
- 真正的輸入功率限制，獨立于線路電壓
- 固定 LLC 頻率工作范圍為 70kHz 至 350kHz
- 死區變化范圍為 LLC 半橋功率級的整個負載范圍，可擴展零電壓開關 (ZVS) 范圍
- 三級 LLC 過流保護
- Hiccup 工作模式，可提供連續過載和短路保護
- 低待機功耗，由高壓啟動金屬氧化物半導體場效應晶體管 (MOSFET) 和 X-Cap 放電功能共同實現
- 內置軟啟動和轉換器排序功能，可簡化設計
- 交流線路欠壓保護，具有故障指示器
- PFC 總線過壓和欠壓保護
- 過溫保護
- 用于擴展功率級的外部柵極驅動器
- 小外形尺寸集成電路 (SOIC)-16 封裝
2 應用
- 離線交流-直流服務器電源（通過 80 PLUS® 銅牌/銀牌/金牌認證）
- 工業 DIN 導軌和開放式電源
- 游戲機和打印機電源
- 高密度適配器
- 照明驅動器
3 說明
UCC29950 可為交流-直流轉換器提供 LLC 轉換器級和 CCM 升壓功率因數校正 (PFC) 級，從而實現全部控制功能。 這款轉換器經過了優化，非常便于使用。
憑借專有 CCM PFC 算法，系統能夠獲得高效率、更小的轉換器尺寸以及高功率因數等諸多優勢。 集成的 LLC 控制器可實現高效直流-直流轉換級，利用軟開關來降低電磁干擾 (EMI) 噪聲。 這款組合控制器兼具 PFC 控制和 LLC 控制，使得控制算法能夠充分利用來自兩級的信息。
該控制器包含一個啟動控制電路，此電路采用耗盡型 MOSFET 且內置器件電源管理功能，可最大程度降低外部元件需求，并且有助于降低系統實現成本。
為進一步降低待機功耗，該控制器還集成了 X-Cap 放電電路。 UCC29950 實現了一整套系統保護功能，其中包括交流線路欠壓保護、PFC 總線欠壓 PFC 和 LLC、過流保護和熱關斷保護。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCC29950 | SOIC 16 引腳 (D) | 9.90mm x 6.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

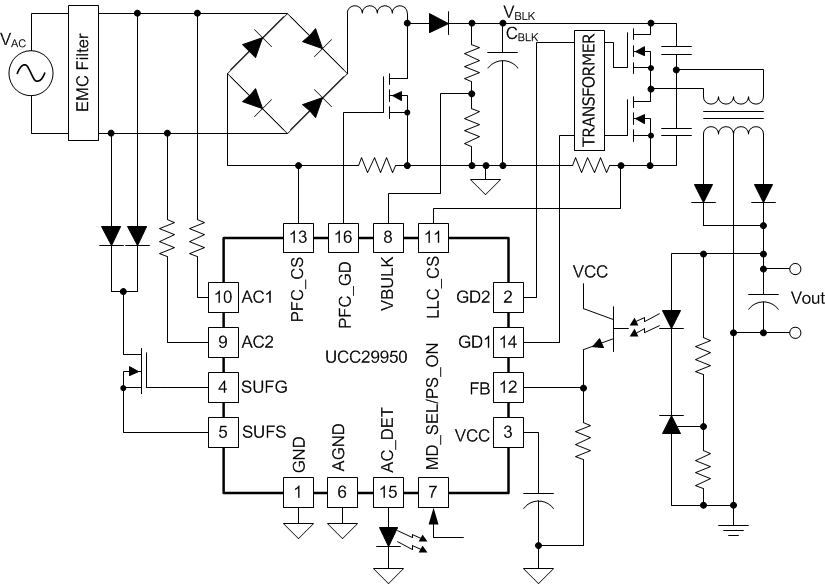

簡化電路原理圖

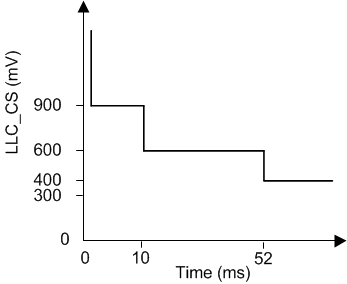

LLC 級過流保護曲線
