ZHCSAO3E June 2013 – December 2014 UCC27527 , UCC27528
PRODUCTION DATA.
1 特性
- 引腳分配符合行業標準
- 兩個獨立的柵極驅動通道
- 5A 峰值供源和吸收驅動電流
- 互補金屬氧化物半導體 (CMOS) 輸入邏輯閾值
（VDD 引腳上的電源電壓的函數） - 實現高抗噪性的滯后邏輯閾值
- 針對每個輸出的獨立使能功能
- 輸入和使能引腳電壓電平不受 VDD 引腳偏置電源電壓限制
- 4.5V 至 18V 單電源范圍
- VDD 欠壓閉鎖 (UVLO) 期間輸出保持低電平（確保加電和斷電時無毛刺脈沖運行）
- 快速傳播延遲（典型值 17ns）
- 快速上升和下降時間（典型值 7ns 和 6ns）
- 兩通道間的延遲匹配時間典型值為 1ns
- 當輸入浮動時輸出保持低電平
- 小外形尺寸集成電路 (SOIC)-8 和 3mm x 3mm 晶圓級小外形無引線 (WSON)-8 封裝選項
- 工作溫度范圍 -40°C 至 140°C
- 輸入引腳具有 -5V 負電壓處理能力
2 應用
- 開關模式電源
- 直流到直流轉換器
- 電機控制，太陽能
- 用于諸如 GaN 等新興寬帶隙電源器件的柵極驅動
3 說明
UCC2752x 系列產品是雙通道、高速、低側柵極驅動器，能夠高效地驅動 MOSFET 和絕緣柵極型功率管 (IGBT) 電源開關。 UCC2752x 采用的設計方案可最大程度減少擊穿電流，從而為電容負載提供高達 5A 的峰值拉/灌電流脈沖，同時提供軌到軌驅動能力以及超短的傳播延遲（典型值為 17ns）。 除此之外，此驅動器特有兩個通道間相匹配的內部傳播延遲，這一特性使得此驅動器非常適合于諸如同步整流器等對于雙柵極驅動有嚴格計時要求的應用。 輸入引腳閾值基于 CMOS 邏輯，是 VDD 電源電壓的函數。 閾值上下限間的寬滯后提供了出色的抗噪性。 此使能引腳基于 TTL 和 CMOS 兼容邏輯，與 VDD 電源電壓無關。

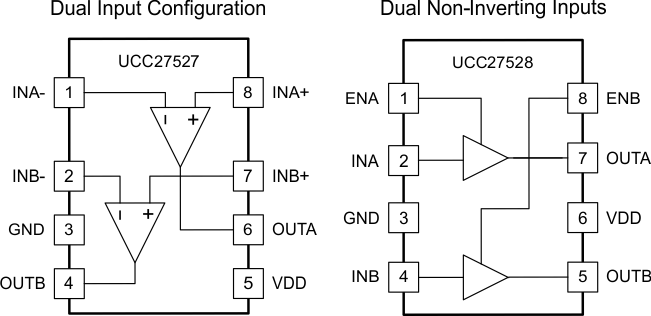

器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| UCC27527 | WSON (8) | 3.00mm x 3.00mm |
| SOIC (8) | 4.90mm x 3.91mm | |
| UCC27528 | WSON (8) | 3.00mm x 3.00mm |
| SOIC (8) | 4.90mm x 3.91mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
