1 特性

• 低成本柵極驅動器器件，NPN 和 PNP 分立解決方案的出色替代產品
• 4A 峰值拉電流和灌電流對稱驅動
• 在輸入上能夠處理負電壓 (-5V)
• 快速傳播延遲（典型值 13ns）
• 快速上升和下降時間（典型值 9ns 和 7ns）
• 4.5V 至 18V 單電源
• VDD 欠壓閉鎖 (UVLO) 期間輸出保持低電平（以確保加電和斷電時的無毛刺脈沖運行）
• TTL 和 CMOS 兼容邏輯閾值（與電源電壓無關）
• 針對高抗擾度的滯后邏輯閾值
• 雙輸入設計（選擇一個反相（IN- 引腳）或者同相（IN+ 引腳）驅動器配置）
  • 未使用的輸入引腳可被用于啟用或者禁用功能
• 當輸入引腳懸空時輸出保持在低電平
• 輸入引腳絕對最大電壓電平不受 VDD 引腳偏置電源電壓的限制
• -40°C 至 +140°C 的運行溫度范圍
• 5 引腳 DBV (SOT-23) 封裝選項

2 應用

• 開關模式電源
• 直流到直流轉換器
• 針對數字電源控制器的伴隨柵極驅動器器件
• 太陽能、電機控制、不間斷電源 (UPS)
• 用于新上市的寬帶隙電源器件（例如 GaN）的柵極驅動器

3 說明

UCC27517A 單通道、高速、低側柵極驅動器器件能夠有效地驅動金屬氧化物半導體場效應晶體管 (MOSFET) 和絕緣柵雙極型晶體管 (IGBT) 電源開關。 通過使用本身能夠大大減少擊穿電流的設計，UCC27517A 能夠拉、灌高、峰值電流脈沖進入到電容負載，此電容負載提供了軌到軌驅動能力以及極小傳播延遲（典型值為 13ns）。

UCC27517A 器件能夠處理輸入上的 –5V 電壓。

UCC27517A 在 VDD = 12V 時提供 4A 拉電流和 4A 灌電流（對稱驅動）峰值驅動電流功能。

UCC27517A 設計在 4.5V 至 18V 的寬 VDD 范圍以及 -40°C 到 140°C 的寬溫度范圍內運行。 VDD 引腳上的內部欠壓閉鎖 (UVLO) 電路保持 VDD 運行范圍之外的輸出低電平。 能夠運行在諸如 5V 電壓以下的低電壓電平上，連同同類產品中最佳的開關特性，使得此器件非常適合于驅動諸如 GaN 功率半導體器件等新上市寬帶隙電源開關器件。

1. 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

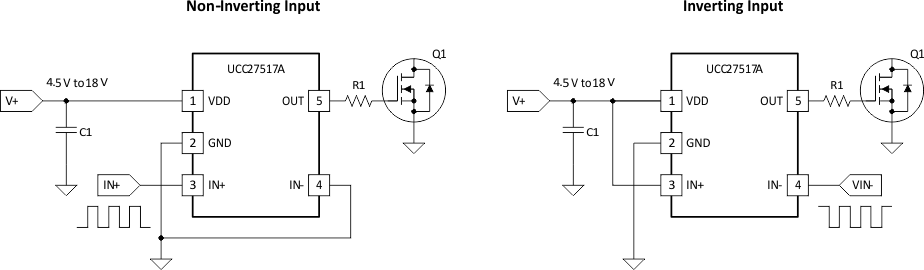

典型應用圖
