ZHCSGQ4 September 2017 TUSB213-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
請參考 PDF 數據表獲取器件具體的封裝圖。
機械數據 (封裝 | 引腳)
- RGY|14
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 符合汽車應用 要求
- 具有符合 AEC-Q100 標準的下列結果
- 器件溫度等級 2 級：環境工作溫度范圍為 –40°C 至 105°C
- 器件 HBM 分類等級 H1C
- 器件 CDM 分類等級 C3
- 與 USB 2.0、OTG 2.0 和 BC 1.2 兼容
- 引腳搭接或可通過 I2C 進行配置
- 支持 LS、FS 和 HS 信號傳輸
- 超低 USB 斷開和關斷功耗
- 可擴展解決方案 - 用于高損耗應用的菊花鏈 器件
- D1P/M 和 D2P/M 可互換且主機/設備不可知
- 支持長達 5 米的通道前或 2 米的通道后電纜長度
- 通過外部下拉電阻器實現四種可選交流升壓設置
- 直流升壓與交流升壓，可實現最佳信號完整性
2 應用
- 車用信息娛樂
- 筆記本電腦
- 臺式機
- 擴展塢
- 平板電腦
- 手機
- 有源電纜、電纜擴展器
- 背板
- 電視
3 說明
TUSB213-Q1 是一款 USB 高速 (HS) 信號調節器，專為補償傳輸通道中的 ISI 信號損失而設計， 這有助于通過 USB 電氣合規性測試。
TUSB213-Q1 采用了對 USB 低速 (LS) 和全速 (FS) 信號無感知的設計，該設計正在申請專利。LS 和 FS 信號特征不受 TUSB213-Q1 的影響，但該器件會對 HS 信號進行補償。
借助可編程信號交流升壓和直流升壓，可精調器件性能，從而優化連接器上的高速信號，這可用于多種不同的 應用。
此外，TUSB213-Q1 符合 USB On-The-Go (OTG) 和電池充電 (BC) 協議。
器件信息 (1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TUSB213-Q1 | VQFN (14) | 3.50mm x 3.50mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的可訂購產品附錄。
空白

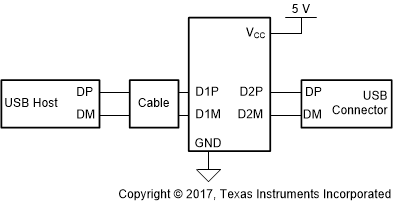

簡化電路原理圖
顯示屏
