ZHCS460C October 2011 – August 2015 TS3USBA225
PRODUCTION DATA.
1 特性
- 2.7V 至 5.0V 的工作電源 (VCC)
- 高清鏈接 (MHL)/高速 USB (480Mbps) 開關：
- V I/O 接受最高達 4.5V 的信號（與 VCC 無關）
- 6.5Ω ON（典型值）
- 3pF CON（典型值）
- 1.9GHz 帶寬 (-3dB)
- 音頻開關：
- 1.8V 兼容控制輸入（SEL1 和 SEL2）閾值
- 省電模式下可最大限度降低電流消耗（約 5µA）
- 掉電保護：VCC= 0V 時所有 I/O 引腳呈高阻態(tài)
- 12 引腳四方扁平無引線 (QFN) 封裝（2mm × 1.7mm，0.4mm 間距）
- 根據 JESD 22 測試得出的靜電放電 (ESD) 性能
- 2000V 人體放電模型
（A114-B，II 類） - 1000V 帶電器件模型 (C101)
- 2000V 人體放電模型
2 應用
- 手機和智能電話
- 平板電腦
- 便攜式儀表
- 數碼相機
- 便攜式導航器件 (GPS)
- USB 2.0、MIPI (CSI/DSI)、LVDS 開關
3 說明

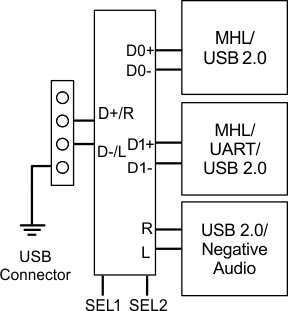

TS3USBA225 是一款雙通道單刀三擲 (SP3T) 多路復用器，可在全部 3 條差分通道中支持 USB 2.0 高速 (480Mbps) 信號。前兩條高速差分通道還支持分辨率/視頻幀速率高達 720p/60fps 和 1080i/30fps 的移動高清鏈接 (MHL) 信號傳輸。最后一條差分通道還可用作音頻開關，允許模擬音頻信號在負值區(qū)域擺動。該配置允許系統(tǒng)設計人員為音頻數據和 USB 2.0/MHL 數據使用同一連接器。
TS3USBA225 的 VCC 范圍為 2.7V 至 5.0V，能夠傳輸低至 –1.8V 的真正接地音頻信號。該器件還支持省電模式，可在 SEL1 和 SEL2 控制輸入為低電平時使能，從而最大限度地降低無信號傳輸時的電流消耗。另外，TS3USBA225 還在音頻路徑上 配有 內部分流電阻，用于減少在選擇音頻開關時可能聽見的喀噠聲和噼啪聲。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TS3USBA225 | UQFN (12) | 2.00mm × 1.70mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
