ZHCSGO4A August 2017 – September 2017 TPS7A88-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 符合 AEC-Q100 標準，其中包括以下內容：
- 溫度等級 1：–40°C ≤ TA ≤ +125°C
- HBM ESD 分類等級 2
- CDM ESD 分類等級 C5
- 兩個獨立的 LDO 通道
- 低輸出噪聲：4µVRMS（10Hz 至 100kHz）
- 低壓降：1A 電流時為 230mV（最大值）
- 寬輸入電壓范圍：1.4V 至 6.5V
- 寬輸出電壓范圍：0.8V 至 5.15V
- 高電源紋波抑制：
- 100Hz 時為 70dB
- 100kHz 時為 40dB
- 1MHz 時為 40dB
- 線路、負載和溫度范圍內的精度為 1%
- 出色的負載瞬態響應
- 可調啟動浪涌控制
- 可選軟啟動充電電流
- 獨立開漏電源正常 (PG) 輸出
- 與 10µF 或更大的陶瓷輸出電容器一起工作時保持穩定
- 低熱阻：RθJA = 39.8°C/W
- 4mm × 4mm 可濕性側面 WQFN 封裝
2 應用
- 汽車應用中的射頻和雷達 電源
- 汽車用高級駕駛員輔助系統 (ADAS) 電子控制單元 (ECU)
- 遠程信息處理控制單元
- 信息娛樂系統和儀表組
- 高速接口 (I/F)（鎖相環 (PLL) 和壓控振蕩器 (VCO)）
3 說明
TPS7A88-Q1 是一款雙路低噪聲 (4µVRMS) 低壓降 (LDO) 穩壓器，每通道具有 1A 的拉電流能力，且最高壓降為 250mV。
TPS7A88-Q1 提供兩個獨立的 LDO，極具靈活性，解決方案尺寸要比兩個單通道 LDO 小 50% 左右。每個輸出可通過外部電阻在 0.8V 至 5.15V 范圍內進行調節。TPS7A88-Q1 的寬輸入電壓范圍支持其在低至 1.4V 和高達 6.5V 的電壓下工作。
憑借 1% 的輸出電壓精度（整個線路、負載和溫度范圍內）和用于降低浪涌電流的軟啟動功能，TPS7A88-Q1 非常適合為敏感類模擬低壓器件（例如壓控振蕩器 [VCO]、模數轉換器 [ADC]、數模轉換器 [DAC]、高端處理器和現場可編程門陣列 [FPGA]）供電。
TPS7A88-Q1 旨在為射頻、雷達通信和遠程信息處理等 應用中的噪聲敏感類組件供電。此器件具有較低的 4µVRMS 輸出噪聲和寬帶 PSRR（1MHz 時為 40dB），可最大限度地減少相位噪聲和時鐘抖動。這些 特性 最大限度提升了計時器件、ADC 和 DAC 的性能。TPS7A88-Q1 采用了 可濕性側面，可輕松進行光學檢查。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A88-Q1 | WQFN (20) | 4.00mm x 4.00mm |
- 如需了解所有可用封裝，請參閱產品說明書末尾的封裝選項附錄。

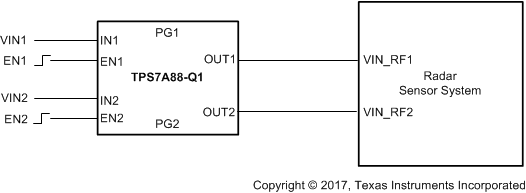

典型應用圖

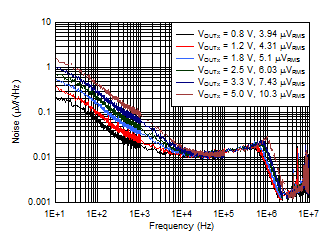

頻譜噪聲密度與輸出電壓間的關系
