ZHCSGI7 August 2017 TPS7A47-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 符合汽車應用 要求
- 符合 AEC-Q100 標準，其中包括以下內容：
- 器件溫度 1 級：–40°C 至 125°C 的環境工作溫度范圍
- 器件 HBM ESD 分類等級 2
- 器件 CDM ESD 分類等級 C4A
- 輸入電壓范圍：3V 至 35V
- 工作結溫范圍：
–40°C 至 +145°C - 輸出電壓噪聲：
4.2µVRMS (10Hz–100kHz) - 電源抑制比：
- 82dB (100Hz)
- ≥ 55dB (10Hz–10MHz)
- 兩個輸出電壓模式：
- ANY-OUT™版本（經由 PCB 布局進行配置的用戶可編程輸出）：
- 輸出電壓范圍：1.4V 至 20.5V
- 可調節運行：
- 輸出電壓范圍：1.4V 至 34V
- ANY-OUT™版本（經由 PCB 布局進行配置的用戶可編程輸出）：
- 輸出電流：1A
- 熱阻：θJA = 31.1°C/W
- 壓差：1A 時為 307mV
- 與 CMOS 邏輯電平兼容的使能引腳
- 內置固定電流限制和
熱關斷
2 應用
- 電壓控制振蕩器 (VCO)
- Rx、Tx 和 PA 電路
- 汽車信息娛樂系統與組合儀表
- 用于運算放大器、
DAC、ADC 和其他高精度模擬電路的電源軌
3 說明
TPS7A47-Q1 器件是一款正電壓 (35V)、超低噪聲 (4.2µVRMS) 低壓降線性穩壓器 (LDO)，具有 1A 負載電流灌入能力。
TPS7A47-Q1 輸出電壓可通過用戶可編程印刷電路板 (PCB) 布局（高達 20.5V）進行配置，也可以使用外部反饋電阻器進行調節。
TPS7A47-Q1 采用雙極技術進行設計，主要用于高精度、高精密儀表 應用 ，在這些應用中干凈的電壓軌對于最大程度地提高系統性能而言至關重要。此特性使得該器件非常適用于為運算放大器、模數轉換器 (ADC)、數模轉換器 (DAC) 和其他高性能模擬電路供電。
此外，TPS7A47-Q1 還非常適用于后置直流/直流轉換器穩壓。通過濾除直流/直流開關轉換所固有的輸出電壓紋波，可確保在靈敏儀表、音頻和射頻 應用中實現最高的系統性能。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS7A47-Q1 | VQFN (20) | 5.00mm × 5.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

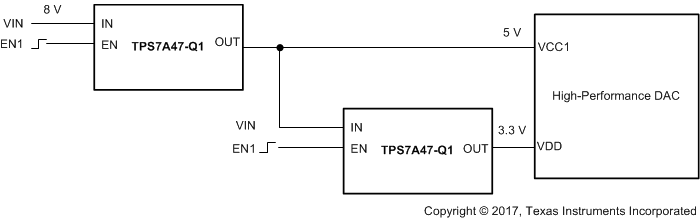

簡化原理圖
