ZHCSD90B November 2014 – January 2015 TPS65266
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Adjusting the Output Voltage
- 7.3.2 Enable and Adjusting UVLO
- 7.3.3 Soft-Start Time
- 7.3.4 Power-Up Sequencing
- 7.3.5 Boostrap Voltage and BST-LX UVLO
- 7.3.6 Out of Phase Operation
- 7.3.7 Output Overvoltage Protection (OVP)
- 7.3.8 Slope Compensation
- 7.3.9 Overcurrent Protection
- 7.3.10 Power Good
- 7.3.11 Adjustable Switching Frequency
- 7.3.12 Thermal Shutdown
- 7.4 Device Functional Modes
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
1 特性
2 應用
- 打印機和掃描儀
- 數字電視
- 機頂盒
- 家庭網關和接入點網絡
- 安全監控
3 說明
TPS65266 整合了 3 路高效同步降壓轉換器，適用于由輸入電壓低于 6.5V 的適配器或電池供電的應用。
其中的 DC/DC 降壓轉換器集成了功率 MOSFET，用于優化功率效率并減少外部使用的元件數量。 峰值電流模式簡化了補償并提供快速瞬態響應。 高時鐘頻率允許采用更小的低值電感和電容。 外部補償可支持優化環路補償并提供快速瞬態響應。 輕載條件下，FCC 模式的降壓轉換器可減輕噪聲敏感性并減少射頻干擾。 出現短路或過載故障條件時，斷續模式周期性限流功能可限制 MOSFET 功耗。
TPS65266 配有電源正常監控電路，用于監視所有轉換器輸出。 各通道的輸出電壓穩壓并完成排序后，PGOOD 引腳將被置為有效。
如果降壓轉換器因連續嚴重過載或短路導致功耗增加，內部熱保護電路將關斷器件，防止器件受損。 器件充分冷卻后，將自動從熱關斷狀態中恢復。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS65266 | VQFN (32) | 5.00mm x 5.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

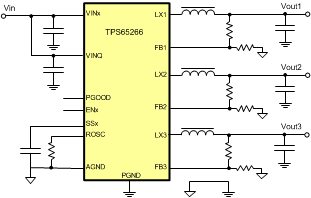

簡化應用電路原理圖

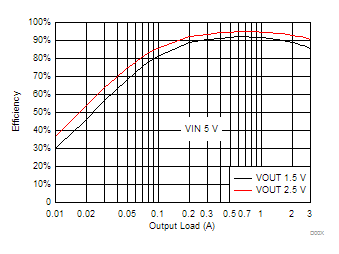

效率與輸出負載之間的關系
