1 特性
- 輸入電壓 (VIN) 范圍：2.2V 至 5.5V
- 典型值360nA 靜態電流
- 10µA 輸出電流時的效率高達 90%
- 高達 300mA/400mA 的輸出電流 (TPS62740/TPS62742)
- 射頻 (RF) 友好型 DCS-ControlTM
- 高達 2MHz 的開關頻率
- 低輸出紋波電壓
- 1.8V 至 3.3V 之間 16 個可選輸出電壓（步長 100mV）
- 自動轉換至無紋波 100% 模式
- 轉換率受控的負載開關
- VOUT / LOAD 上的放電功能
- 電源正常輸出
- 針對與微型 2.2µH 電感器和 10µF COUT 的共同運行進行了優化
- 總體解決方案尺寸 < 31mm2
- 小型 2mm x 3mm2 晶圓級小外形無引線 (WSON) 封裝
2 應用范圍
- Bluetooth® 低功耗 (Low Energy)，消費類電子產品用射頻 (RF4CE)，短距離低功耗通信技術 (Zigbee)
- 工業用儀表計量
- 能量采集
3 說明
TPS6274x 是業界第一款降壓轉換器，此轉換器特有典型值為 360nA 的靜態電流，并且搭配微型 2.2µH 電感和 10µF 輸出電容一起工作。 這款基于 DCS-Control™ 的全新器件將輕負載效率范圍擴展至 10µA 負載電流以下。 TPS62740 支持高達 300mA 的輸出電流，TPS62742 支持高達 400mA 的輸出電流。 此器件由可再充電鋰離子電池，鋰化學電池（例如鋰亞硫酰氯 (Li-SOC12)，鋰錳電池 (Li-MnO2) 和兩節或三節堿性電池）供電運行。 輸入電壓范圍高達 5.5V，也實現由 1 個 USB 端口和薄膜太陽能模塊供電運行。 用戶可使用 4 個 VSEL 引腳在 1.8V 至 3.3V 范圍內選擇輸出電壓（步長 100mV）。 TPS6274x 搭配使用小型輸出電容，特有低輸出紋波電壓和低噪聲。 一旦電池電壓接近輸出電壓（接近 100% 占空比），此器件進入無紋波 100% 模式運行，以防止輸出紋波電壓的增加。 然后，此器件停止開關，并且輸出被連接至輸入電壓。 集成轉換率受控負載開關特有典型值為 0.6Ω 的導通電阻，并且將選擇的輸出電壓分配至臨時使用的子系統。 TPS6274 采用小型 12 引腳 2mm x 3mm2 WSON 封裝，并且支持 31mm2 的總體解決方案尺寸。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS62740 | WSON | 3.00mm x 2.00mm |
| TPS62742 |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

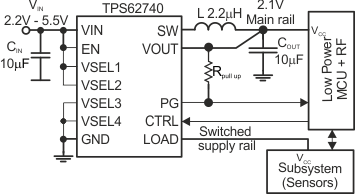

4 典型應用
