ZHCS322D May 2011 – December 2014 TPS62730 , TPS62732 , TPS62733
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 說明 （續）
- 6 Device Comparison Table
- 7 Pin Configuration and Functions
- 8 Specifications
- 9 Detailed Description
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
1 特性
2 應用
- CC2540 Bluetooth™低能耗
片上系統解決方案 - 低功耗無線 應用
- RF4CE，計量
3 說明
TPS62730 是一款適用于低功耗無線應用的高頻同步降壓 DC-DC 轉換器。此器件已經過優化，可為 TI 的低于 1GHz 和 2.4GHz 的低功耗無線 RF 收發器及片上系統 (SoC) 解決方案供電。TPS62730 通過高效的降壓轉換來降低 TX 和 RX 模式下的電池供電流耗。此器件可提供高達 100mA 輸出電流，允許使用低成本的微型片式電感和電容。此器件的輸入電壓范圍為 1.9V 至 3.9V，支持多種鋰化合物電池（例如，Li-SOCl2、Li-SO2、Li-MnO2）和雙節堿性電池。
TPS62730 特有 超低功耗旁路模式（典型流耗為 30nA），支持 TI 的 CC2540 Bluetooth 低能耗和 CC430 SoC 解決方案的休眠和低功耗模式。在這種旁路模式下，DC-DC 轉換器的輸出電容通過典型值為 2.1Ω 的集成式旁路開關連接到電池。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS62730 | USON (6) | 1.45mm x 1.00mm |
| TPS62732 | ||
| TPS62733 |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

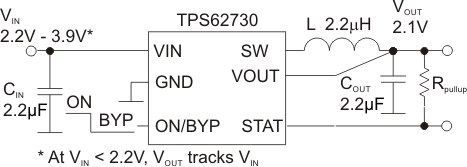

典型應用

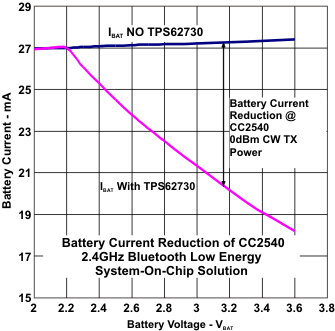

使用 TPS62730 降低電池電流
