ZHCS111E November 2011 – May 2017 TPS62170 , TPS62171 , TPS62172 , TPS62173
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Device Voltage Options
- 6 Pin Configuration and Functions
- 7 Specifications
- 8 Detailed Description
-
9 Application and Implementation
- 9.1 Application Information
- 9.2
Typical Application
- 9.2.1 Design Requirements
- 9.2.2 Detailed Design Procedure
- 9.2.3 Application Curves
- 9.3 System Examples
- 10Power Supply Recommendations
- 11Layout
- 12器件和文檔支持
- 13機械、封裝和可訂購信息
1 特性
- DCS-Control™拓撲技術
- 輸入電壓范圍為 3V 至 17V
- 輸出電流高達 500mA
- 可調輸出電壓范圍為 0.9V 至 6V
- 固定輸出電壓版本
- 無縫省電模式轉換
- 靜態電流典型值為 17µA
- 電源正常輸出
- 100% 占空比模式
- 短路保護
- 過熱保護
- 與 TPS62160 和 TPS62125 引腳兼容
- 采用 2mm x 2mm、8 引腳晶圓級小外形無引線 (WSON) 封裝
- 結合使用 TPS62170 和 WEBENCH® 電源設計器創建定制設計方案
2 應用
- 標準 12V 導軌式電源
- 單一或者多個鋰離子電池供電的負載點 (POL) 電源
- 低壓降穩壓器 (LDO) 替代產品
- 嵌入式系統
- 數碼相機、數碼攝像機
- 移動電腦、平板電腦、調制解調器
3 說明
TPS6217x 器件系列是易于使用的同步降壓 DC-DC 轉換器，針對 高功率密度的應用 進行了優化。該系列器件的開關頻率典型值高達 2.25MHz，允許使用小型電感器，通過利用 DCS-Control™ 拓撲技術提供快速瞬態響應并實現高輸出電壓精度。
該系列器件具有 3V 至 17V 寬運行輸入電壓范圍，非常適用于由鋰離子或其他電池以及 12V 中間電源軌供電的系統。其輸出電壓為 0.9V 至 6V，支持高達 0.5A 的持續輸出電流（使用 100% 占空比模式）。
此外，還可以通過配置使能引腳和開漏電源正常狀態引腳實現電源排序。
在節能模式下，器件可根據輸入電壓 (VIN) 生成約 17μA 的靜態電流。負載較小時可自動且無縫進入節能模式，同時該模式可保持整個負載范圍內的高效率。該器件在關斷模式下處于關斷狀態，期間的流耗低于 2μA。
此器件提供了可調節輸出電壓和固定輸出電壓版本，采用 2mm x 2mm 8 引腳 WSON 封裝 (DSG)。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS6217x | WSON (8) | 2.00mm x 2.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

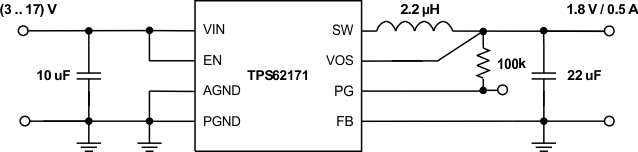

典型應用電路原理圖

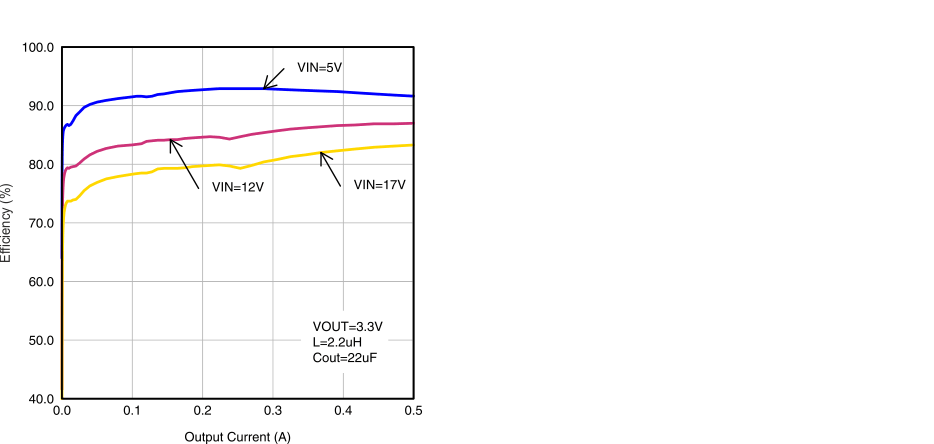

效率與輸出電流間的關系
