1 特性
- DCS-Control™拓?fù)?/li>
- 適用于汽車電子 應用
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度等級：-40°C 至 125°C 的運行結溫范圍
- 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 H2
- 器件組件充電模式 (CDM) ESD 分類等級 C4B
- 輸入電壓范圍：3V 至 17V
- 輸出電流高達 500mA
- 可調輸出電壓范圍為 0.9V 至 6V
- 固定輸出電壓版本
- 無縫省電模式轉換
- 靜態電流典型值為 17µA
- 電源正常輸出
- 100% 占空比模式
- 短路保護
- 過熱保護
- 與 TPS62160-Q1 引腳對引腳兼容
- 采用 2 × 2mm WSON-8 封裝
- 借助 WEBENCH® 電源設計器并使用 TPS62170-Q1 創建定制設計方案
3 說明
TPS6217x-Q1 系列是一款簡單易用的同步降壓直流/直流轉換器，針對 高功率密度的應用 進行了優化。該器件的開關頻率典型值高達 2.25MHz，允許使用小型電感，利用 DCS-Control™ 拓?fù)浼夹g(shù)提供快速瞬態響應并實現高輸出電壓精度。
此器件具有 3V 至 17V 寬運行輸入電壓范圍，非常適用于由鋰離子或其它電池以及 12V 中間電源軌供電的系統。其輸出電壓為 0.9V 至 6V，支持高達 0.5A 的持續輸出電流（使用 100% 占空比模式）。
通過配置使能引腳和開漏電源正常狀態引腳也可以實現電源排序。
在節能模式下，器件可根據輸入電壓 (VIN) 生成約 17μA 的靜態電流。負載較小時可自動且無縫進入節能模式，同時該模式可保持整個負載范圍內的高效率。在關斷模式下，此器件會關閉且關斷期間的流耗少于 2μA。
此器件分為可調和固定輸出電壓型號，采用 2mm × 2mm (DSG) 8 引腳 WSON 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS62170-Q1 | WSON (8) | 2.00mm x 2.00mm |
| TPS62171-Q1 | WSON (8) | 2.00mm x 2.00mm |
| TPS62172-Q1 | WSON (8) | 2.00mm x 2.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

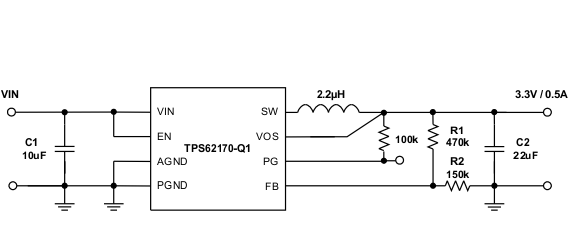

典型應用電路原理圖 |

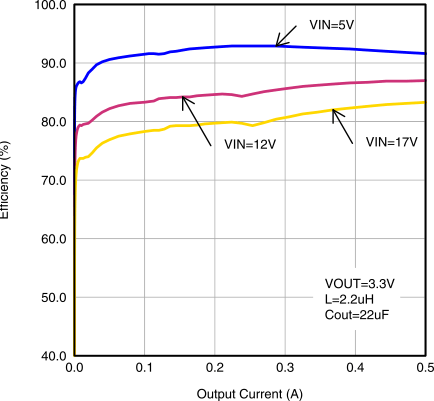

效率與輸出電流間的關系 |
|
|
