ZHCSD94C January 2015 – January 2015 TPS62134A , TPS62134B , TPS62134C , TPS62134D
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 典型應用電路
- 5 修訂歷史記錄
- 6 Device Comparison Table
- 7 Pin Configuration and Functions
- 8 Specifications
-
9 Detailed Description
- 9.1 Overview
- 9.2 Functional Block Diagram
- 9.3
Feature Description
- 9.3.1 Enable and Shutdown (EN)
- 9.3.2 Undervoltage Lockout (UVLO)
- 9.3.3 Soft-Start (SS) Circuitry
- 9.3.4 Switch Current-Limit and Short Circuit Protection
- 9.3.5 Output Voltage and LPM Logic Selection (VIDx and LPM)
- 9.3.6 Power-Good Output (PG)
- 9.3.7 Single-Ended Remote Sense (FBS)
- 9.3.8 Thermal Shutdown
- 9.4 Device Functional Modes
- 10Application and Implementation
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGT|16
散熱焊盤機械數據 (封裝 | 引腳)
- RGT|16
訂購信息
1 特性
- DCS-Control™ 架構
- 支持系統待機模式的低功耗模式
- 用于在輕載時實現高效率的省電模式
- 固定輸出電壓可選擇（0.7V 至 1.05V）
- 低功耗模式邏輯輸入
- 靜態電流為 20µA
- 輸入電壓范圍：3V 至 17V
- 輸出電流：高達 3.2A
- 可編程軟啟動
- 電源正常輸出
- 短路保護
- 單端遙感
- 熱關斷保護
- 采用 3mm x 3mm 超薄型四方扁平無引線 (VQFN)-16 封裝
2 應用
- Intel Skylake™ 平臺超級本、筆記本電腦和 PC
- 標準 12V 導軌式電源
- 負載點 (POL) 由 1 至 4 節鋰離子電池供電
- 固態硬盤驅動器
- 嵌入式系統
3 說明
TPS62134x 系列器件是一款易于使用的同步降壓 DC-DC 轉換器，可兼容 Intel Skylake 平臺應用，諸如 超級本™ 和筆記本電腦。 高性能 DCS-Control™ 架構可提供快速瞬態響應以及高精度輸出電壓。
借助其 3 至 17V 寬運行輸入電壓范圍，此器件非常適用于由鋰離子電池或者其它電池以及由 12V 中間電源軌供電的系統。 器件具有低功耗模式，在該模式下器件可通過 LPM 引腳降低輸出電壓。 此外，器件還可通過 VIDx 引腳支持輸出電壓的動態變化。 LPM 和 VIDx 引腳可幫助系統在不同工作模式下最大限度地降低功耗。
輸出電壓啟動斜坡由 SS 引腳控制。 電源排序可通過使能 (EN) 引腳和電源正常 (PG) 引腳配置。 省電模式下，器件所示靜態電流約為 20μA，該電流可在整個負載范圍內保持高效率。 短路保護和熱關斷功能可保護集成電路 (IC) 和外部元件，使其不受輸出接地短路時產生的強大電流的影響。 該器件采用 3mm × 3mm 16 引腳超薄四方扁平無引線封裝 (VQFN) 封裝，且?guī)в猩岷副P。
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

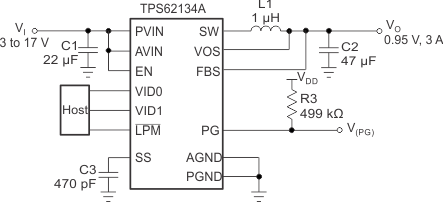

4 典型應用電路
TPS62134A 效率
