ZHCS862E March 2012 – May 2017 TPS62125
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DSG|8
散熱焊盤機械數據 (封裝 | 引腳)
- DSG|8
訂購信息
1 特性
- 寬輸入電壓范圍：3V 至 17V
- 具有可調節閾值和遲滯的輸入電源電壓監控器 (SVS)，僅消耗 6µA 靜態電流
- 1.2V 至 10V 寬輸出電壓范圍
- 靜態電流典型值為 13µA
- 關斷電流典型值為 350nA
- 無縫轉換節能模式
- DCS-Control™機制
- 低輸出紋波電壓
- 高達 1MHz 的開關頻率
- 在 VIN和 VOUT范圍內的最高效率
- 與 TPS62160/70 引腳到引腳兼容
- 100% 占空比模式
- 電源正常開漏輸出
- 輸出放電功能
- 2mm x 2mm、8 引腳晶圓級小外形無引線 (WSON) 小型封裝
2 應用
- 嵌入式處理
- 由 4 節堿性電池、1 至 4 節鋰離子電池供電的 應用
- 9V 至 15V 待機電源
- 能量采集
- 逆變器（負 VOUT）
3 說明
TPS62125 器件是一款高效同步降壓轉換器，針對低功耗/超低功耗 應用 進行了優化，輸出電流高達 300mA。該器件的寬輸入電壓范圍為 3V 至 17V，可支持由 4 節堿性電池、1 至 4 節鋰離子電池串聯配置以及 9V 至 15V 電壓供電的 應用的輸出電流傳感電阻器和運算放大器而得以實現。該器件具備一個精密的低功耗使能比較器，其可用作輸入電源電壓監視器 (SVS)，以滿足系統特定的上電和斷電要求。該使能比較器僅消耗 6µA 靜態電流并 具備 典型值為 1.2V 的精確閾值以及可調節遲滯。借助此特性，該轉換器能夠從由太陽能板或者電流回路等高阻抗源供電的儲能電容中提取電能，以生成電源軌。憑借其 DCS-Control 機制，該轉換器可在節能模式下運行，從而在整個負載電流范圍內保持最高效率。在輕載條件下，該轉換器能夠以脈頻調制 (PFM) 模式運行并在負載電流較大時自動無縫轉換至脈寬調制 (PWM) 模式。該 DCS-Control™機制已針對 PFM 模式下的低輸出紋波電壓進行了優化，從而最大限度地降低輸出噪聲 并 獲得優異的交流負載穩壓性能。開漏電源正常輸出表示正在對輸出電壓進行穩壓。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS62125 | WSON (8) | 2.00mm x 2.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

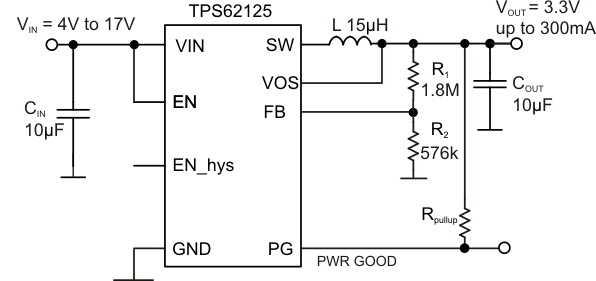

典型應用電路原理圖
效率與輸入電壓間的關系
