1 特性
- 輸入電壓范圍：2.3V 至 5.5V
- 輸出電壓范圍：2.5V 至 5.5V
- 同步升壓轉換器效率高達 96%
- 輸出電流 2.1A 的 3.3V 至 5V 電源轉換
- 帶有可調閥值/滯后的輸入電源電壓監控器
- 用于在輕載時實現高效率的省電模式
- 關斷期間負載斷開
- 輸出過壓保護
- 可編程軟啟動
- 電源正常輸出
- 2MHz 開關頻率
- 輸出電容器放電 (TPS61231)
- 3mm x 3mm x 0.9mm 超薄小外形尺寸無引線 (VSON) 封裝
2 應用范圍
- 低壓鋰離子電池供電類產品
- USB 電源
- 平板電腦
- 移動電源、備用電池
- 工業儀表計量設備
3 說明
TPS6123x 器件系列是一款采用緊湊解決方案尺寸的高效同步升壓轉換器。 它針對由單節鋰離子電池或 3.3V 穩壓電源軌供電的產品進行了優化。集成電路 (IC) 中集成了一個 5A 開關，并且能夠在由 3.3V 輸入電源供電，輸出電壓為 5V 時傳送高達 2.1A 的輸出電流。 此器件基于準恒定接通時間谷值電流模式控制機制。 典型運行頻率為 2MHZ，這樣可使用小型電感器和電容器來實現小解決方案尺寸。 TPS61230 和 TPS61231 通過一個外部電阻分壓器提供可調輸出電壓，而 TPS61232 提供 5V 的固定輸出電壓。
輕負載期間，TPS6123x 自動進入省電模式，以最低靜態電流實現最大效率。 在關斷期間，負載完全從輸入上斷開，并且輸入流耗減少至 1.5µA（典型值）。 此器件集成一個精密低功率 EN 比較器。 EN 閥值以及使能比較器的滯后可由外部電阻器調節，并且支持應用專用系統加電和斷電要求。 還內置了其他諸如輸出過壓保護、熱關斷保護和電源正常輸出等特性。
此器件采用 3mm x 3mm x 0.9mm VSON 封裝。
器件信息(1)
| 部件號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS61230 | 超薄小外形尺寸無引線 (VSON) (10) | 3.00mm x 3.00mm |
| TPS61231(2) | ||
| TPS61232 |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
- 產品預覽。 有關更多信息，請聯系 TI 廠家

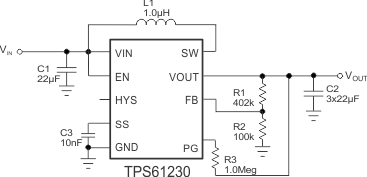

TPS61230 典型應用

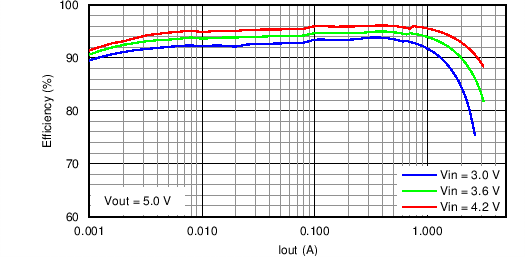

TPS61230 典型應用效率
