1 特性
- 符合汽車應用 要求
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40℃ 至 +125℃ 的環境運行溫度范圍
- 輸入電壓工作范圍：4.5V 至 40V
- 三路高精度電流阱
- 電流匹配度為 1%（典型值）
- 發光二極管 (LED) 燈串電流高達 100mA/通道
- 輸出可在外部合并，從而提高電流能力
- 100Hz 下的調光比率高達 10000:1
- 用于 LED 燈串電源的集成升壓/SEPIC 轉換器
- 輸出電壓高達 45V
- 開關頻率：300kHz 至 2.2MHz
- 開關同步輸入
- 擴展頻譜，用于降低電磁干擾 (EMI)
- 豐富的故障檢測功能 特性
- 故障輸出
- 輸入電壓過壓保護 (OVP)、欠壓鎖定 (UVLO) 和過流保護 (OCP)
- 開路和短路 LED 故障檢測
- 熱關斷
- 最大限度減少外部組件數
空白

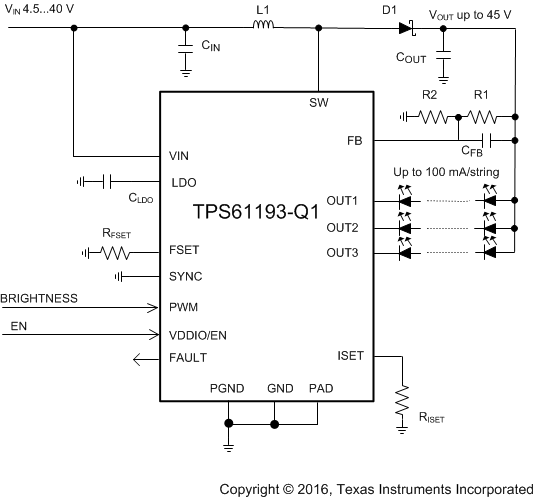

簡化原理圖
2 應用
- 為以下應用提供背光：
- 汽車信息娛樂系統
- 汽車儀表盤
- 智能車鏡
- 抬頭顯示屏 (HUD)
- 中央信息顯示屏 (CID)
- 音視頻導航 (AVN)
3 說明
TPS61193-Q1 是一款集成有 DC-DC 轉換器的低 EMI 且易于使用的汽車類高效 LED 驅動器。DC-DC 轉換器支持升壓和 SEPIC 工作模式。該器件具有三路高精度電流阱，可組合在一起使用，以提高電流能力。
DC-DC 轉換器可基于 LED 電流阱余量電壓提供自適應輸出電壓控制。該特性可在所有條件下將電壓調節到能夠滿足需要的最低水平，從而更大限度降低功耗。為了降低 EMI，DC-DC 轉換器支持針對開關頻率進行擴頻以及使用專用引腳實現外部同步。憑借寬范圍可調頻率，TPS61193-Q1 能夠避免 AM 無線電頻帶的干擾。
TPS61193-Q1 的輸入電壓范圍為 4.5V 至 40V，支持汽車啟動/停止以及負載突降的情況。TPS61193-Q1 集成了豐富的故障檢測 功能的反饋。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS61193-Q1 | HTSSOP (20) | 6.50mm x 4.40mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

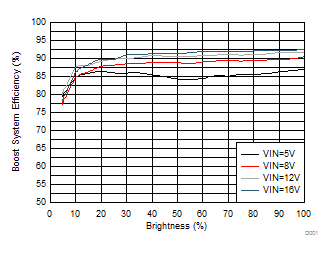

系統效率
4 修訂歷史記錄
Changes from B Revision (April 2017) to C Revision
- Enhanced pin descriptions for pins 3, 10 and 16 in Pin Functions tableGo
- Deleted "Dimming ratio is calculated as ratio between the input PWM period and minimum on/off time (0.5 µs). " from Brightness ControlGo
Changes from A Revision (October 2016) to B Revision
- Deleted "IOUT = 100 mA" from tON/OFF row of PWM Brightness Control Electrical CharacteristicsGo
- Changed "0.5" from MAX to TYP column in tON/OFF row of PWM Brightness Control Electrical Characteristics ; add note 1 to PWM Brightness Control Electrical Characteristics Go
- Added table note 1 for Boost and SEPIC Converter CharacteristicsGo
- Deleted "Initial DC-DC voltage is about 88% of VMAX BOOST." from Integrated DC-DC Converter; change wording in last sentence before Equation 1Go
- Changed Equation 1 and added "K" eq definitions; added new paragraph after Figure 9 Go
- Added new paragraph before Internal LDOGo
