ZHCSGE7A January 2017 – July 2017 TPS548B22
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3 Feature Description
- 7.4 Device Functional Modes
- 7.5 Programming
-
8 Applications and Implementation
- 8.1 Application Information
- 8.2
Typical Applications
- 8.2.1 TPS548B22 1.5-V to 18-V Input, 1-V Output, 25-A Converter
- 8.2.2 Design Requirements
- 8.2.3
Design Procedure
- 8.2.3.1 Switching Frequency Selection
- 8.2.3.2 Inductor Selection
- 8.2.3.3 Output Capacitor Selection
- 8.2.3.4 Input Capacitor Selection
- 8.2.3.5 Bootstrap Capacitor Selection
- 8.2.3.6 BP Pin
- 8.2.3.7 R-C Snubber and VIN Pin High-Frequency Bypass
- 8.2.3.8 Optimize Reference Voltage (VSEL)
- 8.2.3.9 MODE Pin Selection
- 8.2.3.10 Overcurrent Limit Design.
- 8.2.4 Application Curves
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 轉換輸入電壓范圍 (PVIN)：1.5V 至 18V
- 輸入偏置電壓 (VDD) 范圍：4.5V 至 22V
- 輸出電壓范圍：0.6V 至 5.5V
- 集成型 4.1mΩ 和 1.9mΩ 功率 MOSFET，持續輸出電流為 25A
- 基準電壓范圍：0.6V 至 1.2V（步長為 50mV），采用 VSEL 引腳
- ±0.5%，0.9VREF 容限范圍：–40°C 至 +125°C（結溫）
- 真正的差分遠程感測放大器
- D-CAP3™可在無需外部補償的情況下支持大容量電容和/或小型 MLCC 的控制環路
- 自適應導通時間控制，具有 4 種頻率設置可供選擇：425kHz、650kHz、875kHz 和 1.05MHz
- 溫度補償，并具有可編程正負電流限制和 OC 鉗位
- 可選斷續或閉鎖過壓保護 (OVP) 或欠壓保護 (UVP)
- VDD 欠壓鎖定 (UVLO)，通過精確的 EN 滯后從外部進行調整
- 預偏置啟動支持
- Eco-Mode 和 FCCM 可供選擇
- 全套故障保護和 PGOOD
- 7mm × 5mm × 1.5mm、40 引腳、堆疊削波式 LQFN-CLIP 封裝
2 應用
- 企業級存儲、固態硬盤 (SSD)、網絡附屬存儲 (NAS)
- 無線和有線通信基礎設施
- 工業 PC、自動化、自動測試設備 (ATE)、可編程邏輯控制器 (PLC)、視頻監控
- 企業服務器、交換機、路由器
- AISIC、SoC、FPGA、DSP 內核和 I/O 導軌
3 說明
TPS548B22 器件是一款具有自適應導通時間 D-CAP3 模式控制的緊湊型單相降壓轉換器。該器件針對空間受限類電源系統而設計，可實現高精度、高效率和快速瞬態響應，易于使用，且使用的外部組件較少。
該器件采用 全差動傳感和 TI 的集成 FET，高側導通電阻為 4.1mΩ，低側導通電阻為 1.9mΩ。此外，該器件還具備 0.5% 的精度和 0.9V 基準電壓，環境溫度范圍介于 –40°C 和 +125°C 之間。具有競爭力的特性 包括：超低的外部組件數、精準的負載和線路調節、輸出電壓設定值精度、自動跳過或 FCCM 工作模式以及內部軟啟動控制。
TPS548B22 器件采用 7mm × 5mm、40 引腳、LQFN-CLIP (RVF) 封裝（RoHs 豁免）。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS548B22 | LQFN-CLIP (40) | 7.00mm x 5.00mm |
- 如需了解所有可用封裝，請參閱數據表末尾的可訂購產品附錄。

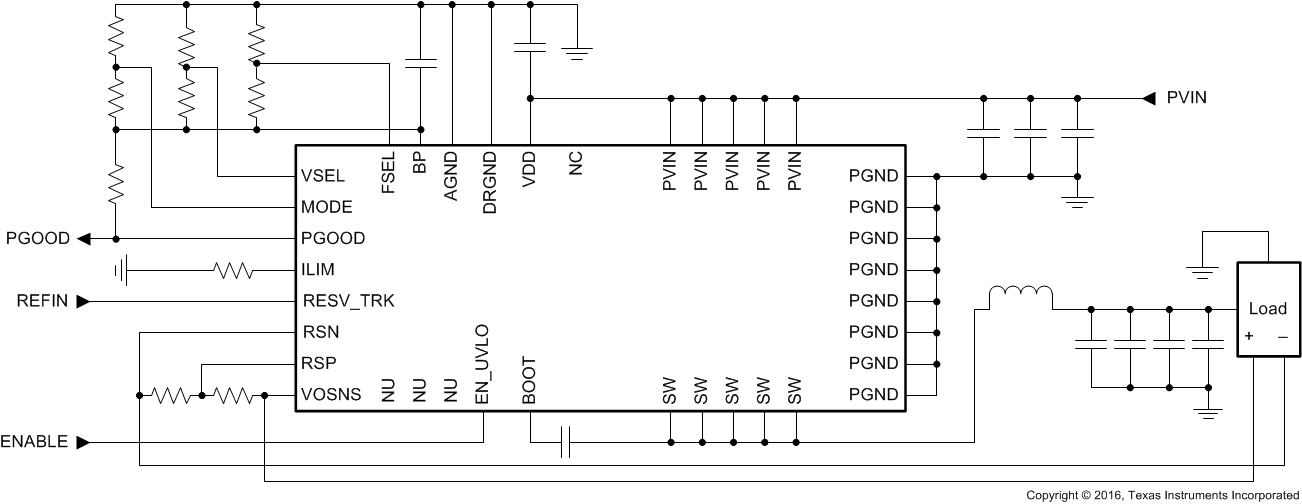

簡化應用
