1 特性
- 輕負載條件下使用脈沖跳躍實現的高效率 Eco-mode。™
- 87mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 152μA 靜態運行電流和
2μA 關斷電流 - 100kHz 至 2.5MHz 可調開關頻率
- 同步至外部時鐘
- 輕負載條件下使用集成型引導 (BOOT) 再充電場效應晶體管 (FET) 實現的低壓降
- 可調欠壓閉鎖 (UVLO) 電壓和滯后
- 欠壓 (UV) 和過壓 (OV) 電源正常輸出
- 可調軟啟動和定序
- 0.8V 1% 內部電壓基準
- 帶有散熱焊盤的 10 引腳晶圓級小外形無引線 (WSON) 封裝
- TJ 運行范圍為 -40°C 至 150°C
- 使用 TPS54541 并借助 WEBENCH Power Designer 創建定制設計方案
2 應用
3 說明
TPS54541 器件是一款 42V 5A 降壓型穩壓器，此穩壓器具有一個集成型高側 MOSFET。按照 ISO 7637 標準，此器件能夠耐受高達 45V 的拋負載脈沖。電流模式控制提供了簡單的外部補償和靈活的組件選擇。一個低紋波脈沖跳躍模式將無負載輸出電源電流減小至 152μA。使能引腳下拉為低電平后，關斷電源電流降至 2µA。
欠壓閉鎖在內部設定為 4.3V，但可用一個使能引腳上的外部電阻分壓器將之提高。輸出電壓啟動斜坡受控于軟啟動引腳，該引腳還可被配置用來控制電源排序和跟蹤。一個開漏電源正常信號表示輸出處于標稱電壓值的 93% 至 106% 之內。
寬可調開關頻率范圍可針對效率或者外部組件尺寸進行優化。逐周期電流限制、頻率折返和熱關斷功能可在過載情況下保護內部和外部組件。
TPS54541 器件采用 10 引腳 4mm x 4mm WSON 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54541 | WSON (10) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。
間隔
空白

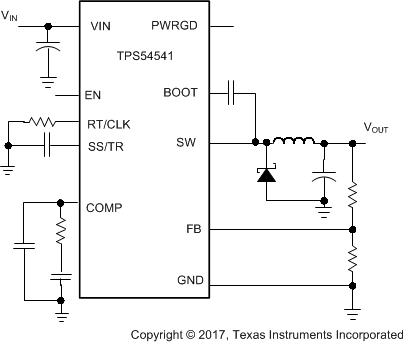

簡化電路原理圖

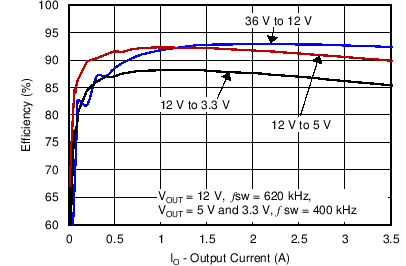

效率與負載電流間的關系
