ZHCSB47B May 2013 – March 2017 TPS54540
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Fixed Frequency PWM Control
- 7.3.2 Slope Compensation Output Current
- 7.3.3 Pulse Skip Eco-mode
- 7.3.4 Low Dropout Operation and Bootstrap Voltage (BOOT)
- 7.3.5 Error Amplifier
- 7.3.6 Adjusting the Output Voltage
- 7.3.7 Enable and Adjusting Undervoltage Lockout
- 7.3.8 Internal Soft-Start
- 7.3.9 Constant Switching Frequency and Timing Resistor (RT/CLK) Terminal)
- 7.3.10 Accurate Current Limit Operation and Maximum Switching Frequency
- 7.3.11 Synchronization to RT/CLK Terminal
- 7.3.12 Overvoltage Protection
- 7.3.13 Thermal Shutdown
- 7.3.14 Small Signal Model for Loop Response
- 7.3.15 Simple Small Signal Model for Peak Current Mode Control
- 7.3.16 Small Signal Model for Frequency Compensation
- 7.4 Device Functional Modes
-
8 Application and Implementation
- 8.1 Application Information
- 8.2
Typical Application
- 8.2.1 Design Requirements
- 8.2.2
Detailed Design Procedure
- 8.2.2.1 Custom Design with WEBENCH® Tools
- 8.2.2.2 Selecting the Switching Frequency
- 8.2.2.3 Output Inductor Selection (LO)
- 8.2.2.4 Output Capacitor
- 8.2.2.5 Catch Diode
- 8.2.2.6 Input Capacitor
- 8.2.2.7 Bootstrap Capacitor Selection
- 8.2.2.8 Undervoltage Lockout Set Point
- 8.2.2.9 Output Voltage and Feedback Resistors Selection
- 8.2.2.10 Minimum VIN
- 8.2.2.11 Compensation
- 8.2.2.12 Discontinuous Conduction Mode and Eco-mode Boundary
- 8.2.2.13 Power Dissipation Estimate
- 8.2.3 Application Curves
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DDA|8
散熱焊盤機械數據 (封裝 | 引腳)
- DDA|8
訂購信息
1 特性
- 輕負載條件下使用脈沖跳躍實現的高效率 Eco-mode。™
- 92mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 146μA 靜態運行電流和
2μA 關斷電流 - 100kHz 至 2.5MHz 的固定開關頻率
- 同步至外部時鐘
- 輕負載條件下使用集成型引導 (BOOT) 再充電場效應晶體管 (FET) 實現的低壓降
- 可調欠壓閉鎖 (UVLO) 電壓和滯后
- 0.8V 1% 內部電壓基準
- 8 引腳 HSOP，帶有 PowerPAD™的封裝
- -40°C 至 150°C TJ 運行范圍
- 使用 TPS54540 并借助 WEBENCH® 電源設計器創建定制設計方案增加了 WEBENCH 信息
2 應用
- 工業自動化和電機控制
- 車輛配件：全球衛星定位系統 (GPS)，娛樂系統
- USB 專用充電端口和電池充電器
- 12V 和 24V 工業、汽車和通信電源系統
3 說明
TPS54540 是一款 42V，5A，降壓穩壓器，此穩壓器具有一個集成的高側 MOSFET。按照 ISO 7637 標準，此器件能夠耐受高達 45V 的拋負載脈沖。電流模式控制提供了簡單的外部補償和靈活的組件選擇。一個低紋波脈沖跳躍模式將無負載時的電源電流減小至 146μA。當啟用引腳被拉至低電平時，關斷電源電流被減少至 2μA。
欠壓閉鎖在內部設定為 4.3V，但可用使能引腳將之提高。輸出電壓啟動斜升由內部控制以提供一個受控的啟動并且消除過沖。
寬開關頻率范圍可實現對效率或者外部組件尺寸的優化。輸出電流是受限的逐周期電流。頻率折返和熱關斷在過載條件下保護內部和外部組件。
TPS54540 可提供 8 引腳熱增強型 HSOP PowerPAD™ 封裝。
器件信息
| 器件編號 | 封裝 | 封裝尺寸 |
|---|---|---|
| TPS54540 | HSOP (8) | 4.89mm x 3.9mm |
空白

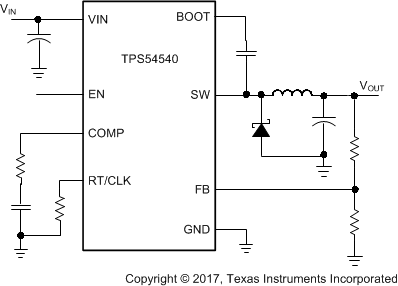

簡化電路原理圖

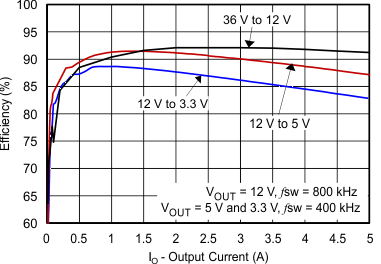

效率與負載電流間的關系
