ZHCS282D July 2011 – August 2016 TPS54527
PRODUCTION DATA.
1 特性
- D-CAP2™模式支持快速瞬態響應
- 低輸出紋波，支持陶瓷輸出電容器
- 寬輸入電壓范圍：4.5V 至 18V
- 輸出電壓范圍：0.76V 至 6V
- 針對低占空比應用進行優化的高效集成 場效應晶體管 (FET)：65mΩ（高側）和 36mΩ（低側）
- 高效率：關斷時流耗不足 10µA
- 高初始帶隙基準精度
- 可調軟啟動
- 預偏置的軟啟動
- 650kHz 開關頻率
- 逐周期過流限制
2 應用
- 面向 低壓系統的 各種應用
- 數字電視電源
- 高清 藍光 (Blu-ray) 碟片™播放器
- 網絡家庭終端設備
- 數字機頂盒 (STB)
3 說明
TPS54527 是一款自適應接通時間 D-CAP2 模式同步降壓轉換器。TPS54527 可幫助系統設計人員通過成本有效、低組件數量、低待機電流解決方案來完成各種終端設備的電源總線調節器集。TPS54527 的主控制環路采用 D-CAP2 模式控制，無需外部補償組件便可實現極快的瞬態響應。TPS54527 的專有電路還可使該器件能夠適應高分子鉭固體電解電容器 (POSCAP) 或高分子聚合物電容器 (SP-CAP) 等低等效串聯電阻 (ESR) 輸出電容器以及超低 ESR 陶瓷電容器。該器件的工作輸入電壓介于 4.5V 至 18V 之間。輸出電壓可在 0.76V 至 6V 范圍內進行編程。該器件還 特有 可調節軟啟動時間。TPS54527 采用 8 引腳直接芯片安裝 (DDA) 封裝，設計運行溫度范圍為 -40°C 到 85°C。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54527 | SO PowerPAD (8) | 4.89mm × 3.90mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

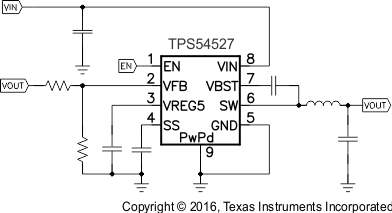

簡化電路原理圖

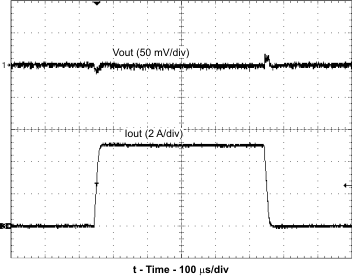

負載瞬態響應
