ZHCSBZ0D November 2013 – January 2017 TPS54361
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Fixed-Frequency PWM Control
- 7.3.2 Slope Compensation Output Current
- 7.3.3 Pulse-Skip Eco-Mode
- 7.3.4 Low Dropout Operation and Bootstrap Voltage (BOOT)
- 7.3.5 Error Amplifier
- 7.3.6 Adjusting the Output Voltage
- 7.3.7 Enable and Adjust Undervoltage Lockout
- 7.3.8 Soft-Start/Tracking Pin (SS/TR)
- 7.3.9 Sequencing
- 7.3.10 Constant Switching Frequency and Timing Resistor (RT/CLK) Pin)
- 7.3.11 Synchronization to RT/CLK Pin
- 7.3.12 Maximum Switching Frequency
- 7.3.13 Accurate Current Limit Operation
- 7.3.14 Power Good (PWRGD Pin)
- 7.3.15 Overvoltage Protection
- 7.3.16 Thermal Shutdown
- 7.3.17 Small Signal Model for Loop Response
- 7.3.18 Simple Small Signal Model for Peak Current Mode Control
- 7.3.19 Small Signal Model for Frequency Compensation
- 7.4 Device Functional Modes
-
8 Application and Implementation
- 8.1 Application Information
- 8.2
Typical Applications
- 8.2.1
Buck Converter With 7-V to 60-V Input and 5-V at 3.5-A Output
- 8.2.1.1 Design Requirements
- 8.2.1.2
Detailed Design Procedure
- 8.2.1.2.1 Custom Design with WEBENCH® Tools
- 8.2.1.2.2 Selecting the Switching Frequency
- 8.2.1.2.3 Output Inductor Selection (LO)
- 8.2.1.2.4 Output Capacitor
- 8.2.1.2.5 Catch Diode
- 8.2.1.2.6 Input Capacitor
- 8.2.1.2.7 Soft-Start Capacitor
- 8.2.1.2.8 Bootstrap Capacitor Selection
- 8.2.1.2.9 Undervoltage Lockout Set Point
- 8.2.1.2.10 Output Voltage and Feedback Resistors Selection
- 8.2.1.2.11 Compensation
- 8.2.1.2.12 Power Dissipation Estimate
- 8.2.1.2.13 Discontinuous Conduction Mode and Eco-Mode Boundary
- 8.2.1.3 Application Curves
- 8.2.2 Inverting Power Supply
- 8.2.3 Split-Rail Power Supply
- 8.2.1
Buck Converter With 7-V to 60-V Input and 5-V at 3.5-A Output
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DPR|10
散熱焊盤機械數據 (封裝 | 引腳)
- DPR|10
訂購信息
1 特性
- 可在輕負載條件下實現高效率，使用脈沖跳躍 Eco-mode™
- 89mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 152μA 靜態運行電流和
2μA 關斷電流 - 100kHz 至 2.5MHz 可調開關頻率
- 同步至外部時鐘
- 可在輕負載條件下使用集成型引導 (BOOT) 再充電場效應晶體管 (FET) 實現低壓降
- 可調欠壓閉鎖 (UVLO) 電壓和遲滯
- 欠壓 (UV) 和過壓 (OV) 電源正常輸出
- 可調節軟啟動和定序
- 0.8V 1% 內部電壓基準
- 帶有散熱焊盤的 10 引腳晶圓級小外形無引線 (WSON) 封裝
- TJ 運行范圍為 -40°C 至 150°C
- 使用 TPS54361 并借助 WEBENCH Power Designer 創建定制設計方案
2 應用范圍
3 說明
TPS54361 器件是一款集成高側 MOSFET 的 60V、3.5A 降壓穩壓器。根據 ISO 7637 標準，該器件可承受高達 65V 的負載突降脈沖。電流模式控制提供了簡單的外部補償和靈活的組件選擇。一個低紋波脈沖跳躍模式將無負載輸出電源電流減小至 152μA。當使能引腳被拉至低電平時，關斷電源電流將降至 2μA。
欠壓鎖定在內部設定為 4.3V，但可通過使能引腳上的外部電阻分壓器將之提高。輸出電壓啟動斜坡受控于軟啟動引腳，該引腳還可被配置用來控制電源排序和跟蹤。一個開漏電源正常信號表示輸出處于標稱電壓值的 93% 至 106% 之內。
寬范圍可調開關頻率允許針對效率或者外部組件尺寸進行優化。逐周期電流限制、頻率折返和熱關斷功能可在過載情況下保護內部和外部組件。
TPS54361 器件采用 10 引腳 4mm x 4mm WSON 封裝。
器件信息
| 器件編號 | 封裝（引腳） | 封裝尺寸 |
|---|---|---|
| TPS54361 | WSON (10) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

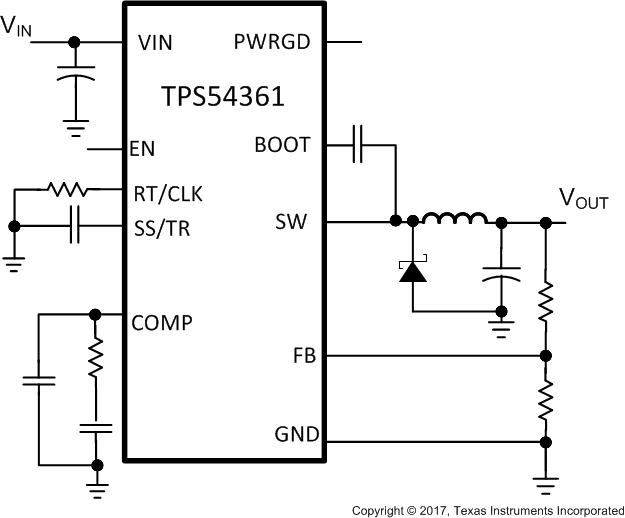

簡化電路原理圖

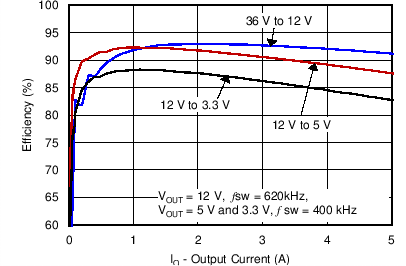

效率與負載電流間的關系
