ZHCSG10 February 2017 TPS54360B-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
-
7 Detailed Description
- 7.1 Overview
- 7.2 Functional Block Diagram
- 7.3
Feature Description
- 7.3.1 Fixed Frequency PWM Control
- 7.3.2 Slope Compensation Output Current
- 7.3.3 Pulse Skip Eco-Mode™
- 7.3.4 Low Dropout Operation and Bootstrap Voltage (BOOT)
- 7.3.5 Error Amplifier
- 7.3.6 Adjusting the Output Voltage
- 7.3.7 Enable and Adjusting Undervoltage Lockout
- 7.3.8 Internal Soft-Start
- 7.3.9 Constant Switching Frequency and Timing Resistor (RT/CLK) Pin)
- 7.3.10 Accurate Current Limit Operation and Maximum Switching Frequency
- 7.3.11 Synchronization to RT/CLK Pin
- 7.3.12 Overvoltage Protection
- 7.3.13 Thermal Shutdown
- 7.3.14 Small Signal Model for Loop Response
- 7.3.15 Simple Small Signal Model for Peak Current Mode Control
- 7.3.16 Small Signal Model for Frequency Compensation
- 7.4 Device Functional Modes
-
8 Application and Implementation
- 8.1 Application Information
- 8.2
Typical Application
- 8.2.1
5-V Output TPS54360B-Q1 Design Example
- 8.2.1.1 Design Requirements
- 8.2.1.2
Detailed Design Procedure
- 8.2.1.2.1 Selecting the Switching Frequency
- 8.2.1.2.2 Output Inductor Selection (LO)
- 8.2.1.2.3 Output Capacitor
- 8.2.1.2.4 Catch Diode
- 8.2.1.2.5 Input Capacitor
- 8.2.1.2.6 Bootstrap Capacitor Selection
- 8.2.1.2.7 Undervoltage Lockout Set Point
- 8.2.1.2.8 Output Voltage and Feedback Resistors Selection
- 8.2.1.2.9 Minimum VIN
- 8.2.1.2.10 Compensation
- 8.2.1.2.11 Discontinuous Conduction Mode and Eco-Mode™ Boundary
- 8.2.1.2.12 Power Dissipation Estimate
- 8.2.1.3 Application Curves
- 8.2.2 TPS54360B-Q1 Inverting Power Supply
- 8.2.3 TPS54360B-Q1 Split Rail Power Supply
- 8.2.1
5-V Output TPS54360B-Q1 Design Example
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
1 特性
- 符合汽車應用 應用認證
- 具有符合 AEC-Q100 標準的下列結果：
- 器件溫度 1 級：-40°C 至 125°C 的環境運行溫度范圍
- 器件人體放電模式 (HBM) 靜電放電 (ESD) 分類等級 H1C
- 器件組件充電模式 (CDM) ESD 分類等級 C3B
- 可在輕負載條件下實現高效率，采用脈沖跳躍 Eco-Mode™
- 92mΩ 高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 146μA 靜態運行電流和 2μA 關斷電流
- 100KHz 至 2.5MHz 可調節開關頻率
- 同步至外部時鐘
- 可在輕負載條件下使用集成型引導 (BOOT) 再充電場效應晶體管 (FET) 實現低壓降
- 可調欠壓閉鎖 (UVLO) 電壓和遲滯
- 0.8V 1% 內部電壓基準
- 8 引腳 HSOP 封裝，帶有 PowerPAD™的封裝
- -40°C 至 150°C TJ 運行范圍
2 應用
3 說明
TPS54360B-Q1 是一款具有集成型高側 MOSFET 的 60V、3.5A 降壓穩壓器。按照 ISO 7637 標準，此器件能夠耐受的拋負載脈沖高達 65V。電流模式控制提供了簡單的外部補償和靈活的組件選擇。低紋波脈沖跳躍模式可將無負載電源電流降至 146μA。當使能引腳被拉至低電平時，關斷電源電流將降至 2μA。
欠壓閉鎖在內部設定為 4.3V，但可用一個使能引腳上的外部電阻分壓器將之提高。輸出電壓啟動斜坡采用內部控制，可實現受控啟動并消除過沖。
寬開關頻率范圍可實現對效率或者外部組件尺寸進行的優化。頻率折返和熱關斷在過載條件下保護內部和外部組件。
TPS54360B-Q1 可提供 8 引腳散熱增強型 HSOP PowerPAD 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS54360B-Q1 | HSOP (8) | 4.89mm x 3.90mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

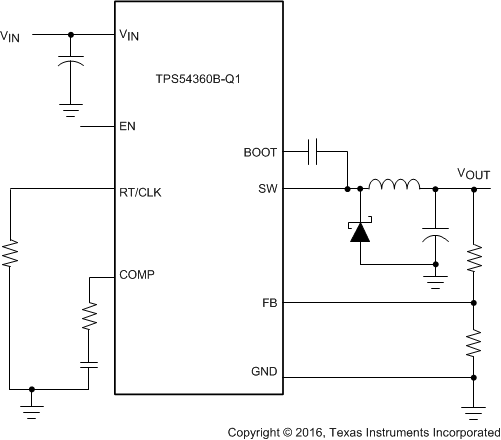

LP38690 的

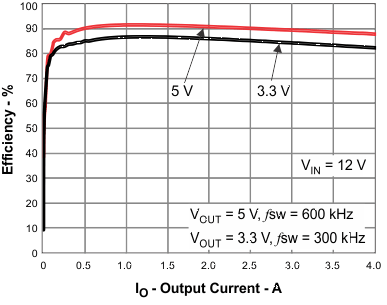

效率與負載電流間的關系
