1 特性
- 兼容 USB Type-C 版本 1.2 的下行數據端口 (DFP) 控制器
- 連接器連接或斷開檢測
- 配置通道 (CC) STD、1.5A、3A 電流能力通告
- 超高速極性確定
- VBUS 應用和放電
- VCONN 應用于電子標記電纜
- 音頻和調試附件識別
- 端口未連接時，IDDQ 的典型值為 0.7µA
- 三個輸入電源選項
- IN1：USB 充電電源
- IN2：VCONN 電源
- AUX：器件電源
- 電源喚醒可保證系統冬眠 (S4) 和關閉 (S5) 功耗狀態下的低功耗
- 34mΩ（典型值）高側金屬氧化物半導體場效應晶體管 (MOSFET)
- 1.7A 或 3.4A 可編程 ILIM (±7.1%)
- 端口功率管理可實現多端口功率資源優化
- 封裝：20 引腳晶圓級四方扁平無引線 (WQFN) 封裝 (3mm x 4mm) (1)
2 應用
- 汽車信息娛樂系統
- 汽車后座 USB 充電
3 說明
TPS25810-Q1 是一款 USB Type-C 下行數據端口 (DFP) 控制器，集成了一個額定電流為 3A 的 USB 電源開關。TPS25810-Q1 器件監測 Type-C 配置通道 (CC) 線路，確定 USB 設備何時與其相連。如果連接與上行數據端口 (UFP) 器件 相連，TPS25810-Q1 可將電源應用于 VBUS 并將可選 VBUS 拉電流能力通過 CC 線路傳輸至 UFP。如果使用以電氣方式標記的電纜連接 UFP，TPS25810?Q1 器件也可以將 VCONN 電源應用于電纜的 CC 引腳。TPS25810-Q1 器件還會識別何時連接了 Type-C 音頻或調試附件。
TPS25810-Q1 器件在未連接器件時的電流消耗低于 0.7µA（典型值）。在未連接 UFP 時，S4 和 S5 系統電源使用 UFP 輸出禁用 5V 高功率電源，從而進一步實現系統節能。在此模式下，器件能夠由電壓較低 (3.3V) 的輔助電源 (AUX) 供電運行，該電源通常在低功耗狀態（S4 和 S5）下為系統微控制器供電。
TPS25810-Q1 34mΩ 電源開關具備兩種固定電流限值可供選擇，對應于 Type-C 電流水平。FAULT 輸出在開關處于過流和過熱條件時發出信號。在所有端口無法同時提供高電流 (3A) 的環境下，LD_DET 輸出可針對多個高電流 Type-C 端口的功率管理進行控制。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS25810-Q1 | 超薄四方扁平無引線 (WQFN) (20) | 3.00mm x 4.00mm |
- 要了解所有可用封裝，請參見數據表末尾的可訂購產品附錄。

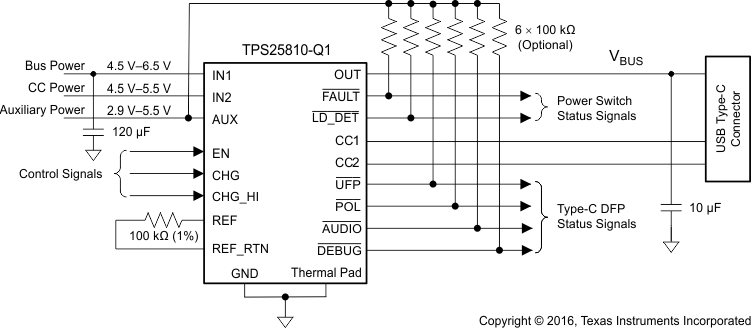

簡化電路原理圖
