ZHCSDK8 March 2015 TPS24770 , TPS24771 , TPS24772
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 簡化電路原理圖
- 5 修訂歷史記錄
- 6 Device Comparison Table
- 7 Pin Configuration and Functions
- 8 Specifications
-
9 Detailed Description
- 9.1 Overview
- 9.2 Functional Block Diagram
- 9.3
Feature Description
- 9.3.1 Enable and Over-voltage Protection
- 9.3.2 Current Limit and Power Limit during Start-up
- 9.3.3 Two Level Protection During Regular Operation
- 9.3.4 Dual Timer (TFLT and TINR)
- 9.3.5 3 Options for Response to a Fast Trip
- 9.3.6 Using Soft Start - IHGATE and TINR Considerations
- 9.3.7 Analog Current Monitor
- 9.3.8 Power Good Flag
- 9.3.9 Fault Reporting
- 9.4 Device Functional Modes
-
10Application and Implementation
- 10.1 Application Information
- 10.2
Typical Application
- 10.2.1 12 V, 100 A, 5,500 µF Analog Hot Swap Design
- 10.2.2 Design Requirements
- 10.2.3
Detailed Design Procedure
- 10.2.3.1 Select RSNS and VSNS,CL Setting
- 10.2.3.2 Selecting the Fast Trip Threshold and Filtering
- 10.2.3.3 Selecting the Hot Swap FET(s)
- 10.2.3.4 Select Power Limit
- 10.2.3.5 Set Fault Timer
- 10.2.3.6 Check MOSFET SOA
- 10.2.3.7 Choose Under Voltage and Over Voltage Settings
- 10.2.3.8 Selecting C1 and COUT
- 10.2.3.9 Adding CENHS
- 10.2.3.10 Selecting D1 and D2
- 10.2.3.11 Checking Stability
- 10.2.3.12 Compute Tolerances
- 10.2.4 Application Curves
- 10.2.5
240 VA Application Using CSD16415Q5B
- 10.2.5.1 Design Requirements
- 10.2.5.2 Theory of Operations
- 10.2.5.3
Design Procedure
- 10.2.5.3.1
Select VSNS,CL, RSNS, and RSET Setting
- 10.2.5.3.1.1 Select RPOW and RIMON
- 10.2.5.3.1.2 Selecting the Hot Swap FET(s)
- 10.2.5.3.1.3 Keeping MOSFET within SOA During Normal Start-up
- 10.2.5.3.1.4 Choose Fault Timer
- 10.2.5.3.1.5 Choose Under Voltage and Over Voltage Settings
- 10.2.5.3.1.6 Selecting CIN and COUT
- 10.2.5.3.1.7 Selecting D1 and D2
- 10.2.5.3.1.8 Adding CENHS
- 10.2.5.3.1.9 Stability Considerations
- 10.2.5.3.1
Select VSNS,CL, RSNS, and RSET Setting
- 10.2.5.4 Application Curves
- 10.2.6 240 VA Application Using CSD17573Q5B
- 11Power Supply Recommendations
- 12Layout
- 13器件和文檔支持
- 14機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- RGE|24
散熱焊盤機械數據 (封裝 | 引腳)
- RGE|24
訂購信息
1 特性
- 2.5V 至 18V 總線操作（30V 絕對最大值）
- 可編程保護設置：
- 電流限制：10mV 時為 ±5%
- 快速跳變：20mV 時為 ±10%
- 可編程場效應管 (FET) 安全運行區域 (SOA) 保護
- 可編程快速跳變的響應時間
- 雙定時器（浪涌/故障）
- 模擬電流監視器（25mV 時為 1%）
- 可編程欠壓 (UV) 與過壓 (OV)
- 故障和電源正常狀態標志
- 4mm × 4mm 24 引腳四方扁平無引線 (QFN) 封裝
- 70 = 鎖存，71 = 重試，72 = 快速鎖存關閉
2 應用
- 企業級存儲
- 企業級服務器
- 網絡卡
- 240VA 應用
3 說明
TPS2477x 是一款針對 2.5V 至 18V 系統的高性能模擬熱插拔控制器。 TPS2477x 精確且具有高度可編程保護設置，對設計故障隔離要求較高的高功率、高可用性系統很有幫助。
該控制器還具有可編程電流限制、快速關斷和故障定時器功能，可在熱短路等故障期間保護負載和電源。 可調整快速關斷閾值和響應時間，以確保快速響應實際故障，同時避免誤跳變。 該器件具有可編程的安全工作區域 (SOA) 保護和浪涌定時器，可在所有條件下對金屬氧化物半導體場效應晶體管 (MOSFET) 加以保護。 TPS2477x 將電源正常狀態標志置為有效后，會在過流事件期間作為斷路器工作并運行故障定時器，但不會限制電流。 當故障定時器到期后，控制器會關斷。 該控制器具有兩個獨立定時器（浪涌/故障），用戶可根據系統需求定制保護功能。
最后，TPS2477x 非常靈活，可幫助熱插拔設計滿足 240VA 要求，本數據表中給出了一個設計示例。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS24770 TPS24771 TPS24772 |
RGE (24) | 4.00mm x 4.00mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

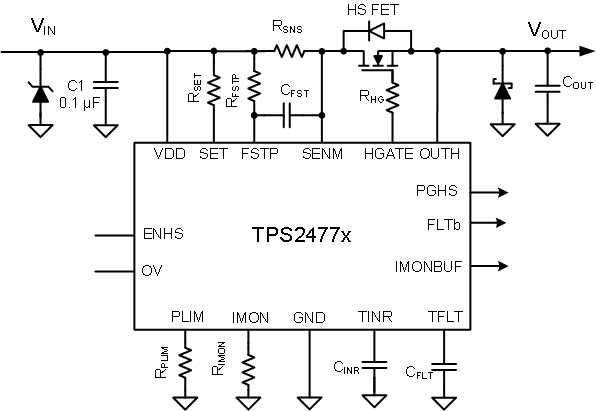

4 簡化電路原理圖

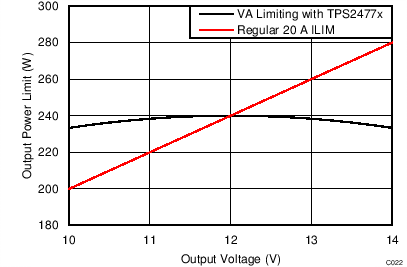

將輸出功率限制在 240VA，
20A ILIM 與 TPS2477x 實現的對比
