1 特性

• 輸入電壓范圍：0.65V 至 3.6V
• 導通電阻
  • V_IN = 3.6V 時，R_ON = 9.2mΩ
  • V_IN = 1.8V 時，R_ON = 9.2mΩ
  • V_IN = 1V 時，R_ON = 10.2mΩ
  • V_IN = 0.65V 時，R_ON = 13.1mΩ
• 3A 最大連續開關電流
• 靜態電流 I_Q,VIN = 29µA（V_IN = 3.6V 時）
• 低控制輸入閾值，支持使用 1.2V、1.8V、2.5V 或 3.3V 邏輯器件
• 受控轉換率
  • t_R = 97µs（V_IN = 3.6V 時）(TPS22925Bx)
  • t_R = 810µs（V_IN = 3.6V 時）(TPS22925Cx)
• 阻斷反向電流（禁用時）
• 快速輸出放電 (QOD)（僅限 TPS22925B 和 TPS22925C）
• 晶圓級芯片規模封裝：
  • 0.9mm x 1.4mm、間距為 0.5mm、高度為 0.5mm
• 靜電放電 (ESD) 性能經測試符合 JESD 22 規范
  • 1kV 人體放電模式 (HBM) 和 500V 組件充電模式(CDM)

2 應用

• 計算
• 固態硬盤 (SSD)
• 平板電腦
• 可穿戴產品
• 電子銷售點 (EPOS)

3 說明

TPS22925 產品系列包括 4 款器件：TPS22925B、TPS22925BN、TPS22925C 和 TPS22925CN。每款器件都是一個轉換率受控的 9mΩ 單通道負載開關。

該系列器件包含一個可在 0.65V 至 3.6V 輸入電壓范圍內運行的 N 溝道 MOSFET，最高可支持 3A 持續電流。這種持續電流性能使得該系列器件適用于多種設計與終端設備。TPS22925 系列的每一款器件在禁用時都提供反向電流阻斷功能，從而保護電源并且實現電源多路復用功能。

器件的可控上升時間可大幅降低大容量負載電容所產生的浪涌電流，從而降低或消除電源壓降。當工作輸入電壓為 3.6V 時，TPS22925Bx 器件的上升時間為 97μs，而 TPS22925Cx 器件的上升時間為 810μs。

TPS22925 系列器件提供一個可選的 150Ω 集成下拉電阻，方便在開關斷開時實現快速輸出放電 (QOD)，這有助于縮減總體解決方案尺寸。TPS22925 系列的每一款器件都采用 0.9mm × 1.4mm、間距 0.5mm、高度為 0.4mm 的 6 引腳晶圓級芯片規模封裝 (WCSP)，有助于實現尺寸更小、集成度更高的設計。WCSP 封裝與 9mΩ 導通電阻使得該系列器件適用于空間受限型電池供電類 應用。器件在自然通風環境下的額定工作溫度范圍為 –40°C 至 105°C。

1. 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

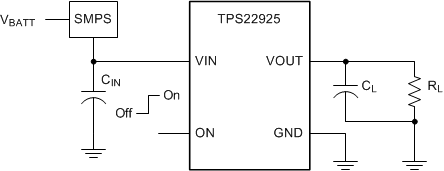

簡化應用

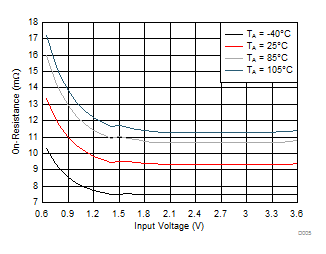

導通電阻與輸入電壓間的關系
