ZHCSCL6 July 2014 TPS2105-EP
PRODUCTION DATA.
- 1 特性
- 2 應用范圍
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DBV|5
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
- 無反向電流（無寄生二極管）的雙輸入、單輸出金屬氧化物半導體場效應晶體管 (MOSFET) 開關
- IN1：250mΩ，500mA N 通道；18µA 電源電流
- IN2：1.3mΩ，100mA P 通道；0.75µA 電源電流（VAUX 模式）
- 高級開關控制邏輯
- CMOS 和 TTL 兼容使能輸入
- 受控上升、下降和轉換時間
- 2.7V 至 5.5V 的工作范圍
- 小外形尺寸晶體管 (SOT)-23-5 封裝
- 2kV 人體模型，750V 充電器件模型，200V 機器模型靜電放電 (ESD) 保護
- 支持國防、航天和醫療應用
- 受控基線
- 同一組裝和測試場所
- 同一制造場所
- 支持軍用（-55°C 至 125°C）溫度范圍
- 延長的產品生命周期
- 延長的產品變更通知
- 產品可追溯性
2 應用范圍
- 筆記本和臺式機
- 手機、掌上電腦和個人數字助理 (PDA)
- 電池管理
3 說明
TPS2105 是一款雙輸入、單輸出電源開關，此開關設計用于在兩個獨立電源之間轉換時提供不間斷輸出電壓。 兩個器件都包含具有單個輸出的 N 通道 (250mΩ) 和 P 通道 (1.3Ω) MOSFET。 P 通道 MOSFET (IN2) 與輔助電源一同使用，這些輔助電源為待機模式傳送較低電流。 N 通道 MOSFET (IN1) 與主電源一同使用，此電源提供正常運行所需的較高電流。 當電源穩壓和系統壓降十分關鍵時，低導通電阻使得 N 通道成為較高主電源電流的理想通路。 當使用 P 通道 MOSFET 時，靜態電流被減少至 0.75µA，以減少對待機電源的需求。 TPS2105 中的 MOSFET 無常見于離散 MOSFET 中的寄生二極管，從而防止在開關關閉時的回流電流。
器件信息(1)
| 訂貨編號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPS2105MDBVREP | SOT-23 (5) | 2.90mm x 1.60mm |
- 要了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

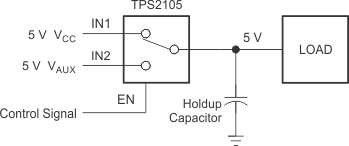

簡化電路原理圖
