ZHCSBB7C JULY 2013 – December 2014 TPL5100
PRODUCTION DATA.
1 特性
- 電源電壓范圍為 1.8V 至 5.0V
- 可選定時器間隔 16s 至 1024s
- 流耗 30nA（2.5V 時的典型值）
2 應用
- 電池供電系統
- 能量收集系統
- 遠程數據記錄器
- 傳感器節點
- 電源選通應用
- 樓宇自動化
- 低功耗無線系統
- 消費類電子產品
3 說明
TPL5100 是一個長期定時器集成電路 (IC)，針對低功耗應用進行了優化。 TPL5100 能夠替代一個微型控制器 (µC) 的內部定時器，使 µC 能夠完全關閉，而不用運行一個定時器，從而減少 60% 至 80% 的總功耗。TPL5100 適用于循環供電應用，并且提供 16 秒至 1024 秒的可選定時間隔。 TPL5100 還可通過一個電源正常數字輸入監視電池管理 IC，并在存在正常電源電壓時僅為微控制器供電。 此器件采用 10 引腳超薄小外形尺寸 (VSSOP) 封裝。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPL5100 | VSSOP (10) | 3.00mm x 3.00mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

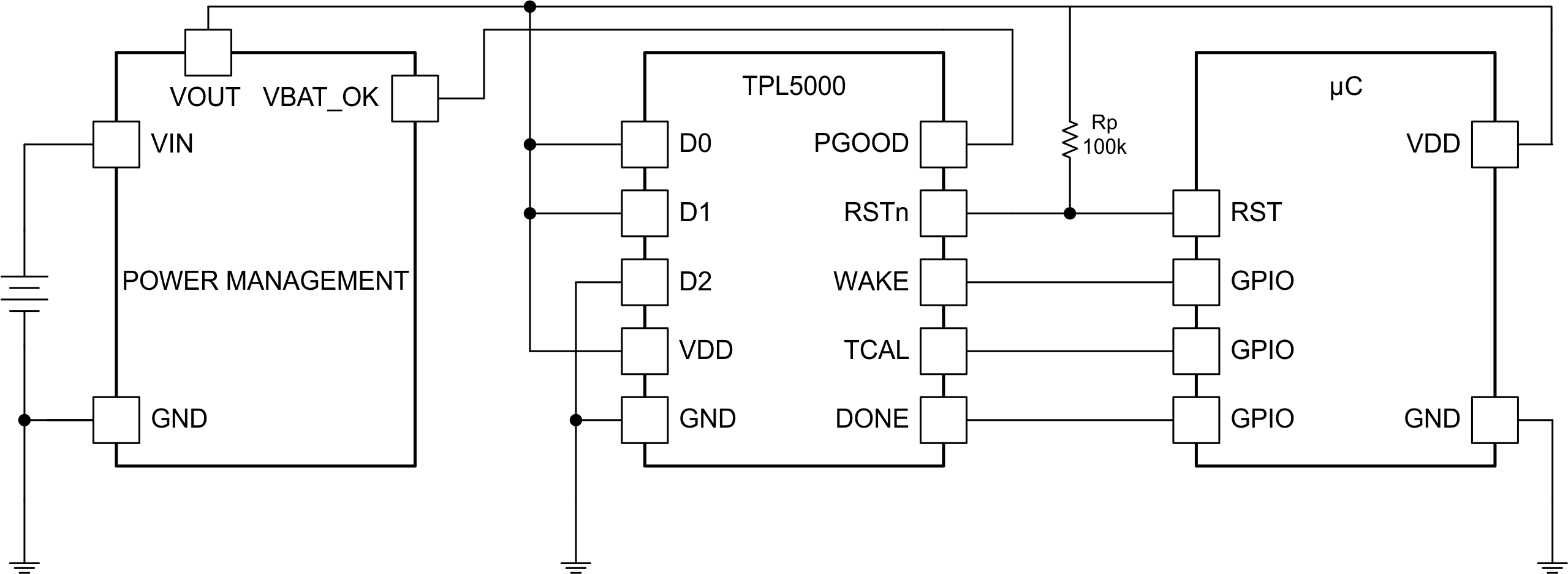

簡化應用電路原理圖
