ZHCSB23F March 2013 – September 2017 TPD4E001-Q1
PRODUCTION DATA.
- 1 特性
- 2 應用
- 3 說明
- 4 修訂歷史記錄
- 5 Pin Configuration and Functions
- 6 Specifications
- 7 Detailed Description
- 8 Application and Implementation
- 9 Power Supply Recommendations
- 10Layout
- 11器件和文檔支持
- 12機械、封裝和可訂購信息
封裝選項
機械數據 (封裝 | 引腳)
- DBV|6
散熱焊盤機械數據 (封裝 | 引腳)
訂購信息
1 特性
2 應用
- 終端設備
- 汽車音響主機
- 汽車后座娛樂系統
- 汽車后置攝像頭系統
- 接口
- USB 2.0
- 以太網
- 精密模擬接口
3 說明
TPD4E001-Q1 器件是一款低電容 TVS 二極管陣列，設計用于為通信線路中連接的敏感電子元件提供 ESD 保護。每個通道包含一對將 ESD 脈沖引導至 VCC 或者 GND 的瞬態電壓抑制二極管。根據 IEC 61000-4-2 國際標準規定，TPD4E001-Q1 可防止接觸放電電壓高達 ±8kV 和氣隙放電高達電壓 ±15kV 的 ESD 事件發生。該器件每通道的電容低至 1.5pF，因此非常適用于高速數據接口。低泄露電流（最大 10nA）確保了系統的最低功耗和模塊接口的高精度。
此外，此器件還適用于為使用 USB 2.0、以太網或高精度模擬接口的汽車音響主機、后座娛樂系統以及后座攝像機系統提供保護。
器件信息(1)
| 器件型號 | 封裝 | 封裝尺寸（標稱值） |
|---|---|---|
| TPD4E001-Q1 | SOT-23 (6) | 2.90mm x 1.60mm |
- 如需了解所有可用封裝，請見數據表末尾的可訂購產品附錄。

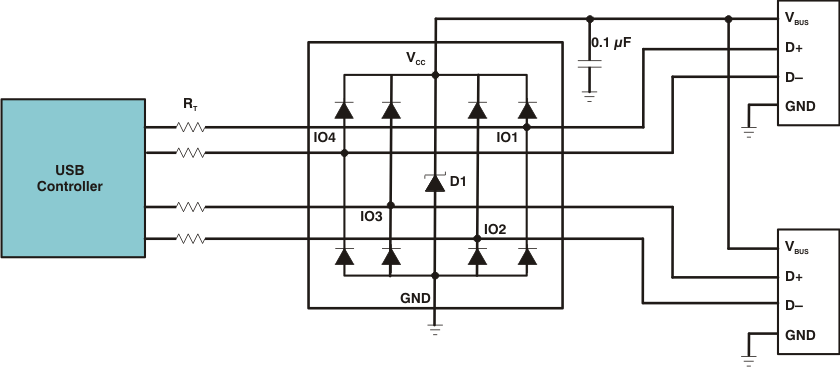

典型電路原理圖
