ZHCSGS3 April 2017 TPD2S300
PRODUCTION DATA.

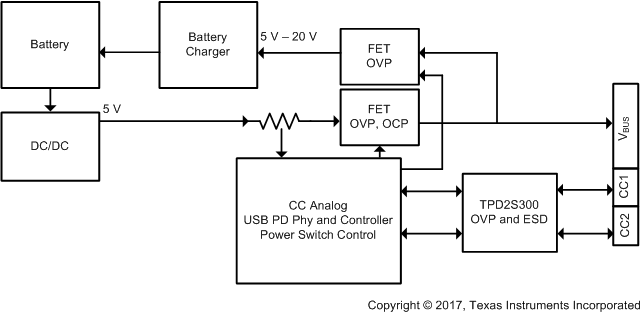

TPD2S300 是一種單芯片 USB Type-C 端口保護解決方案,可提供針對 CC1 和 CC2 引腳的 20V VBUS 短路過壓保護和 IEC ESD 保護。
自從 USB Type-C 連接器發布以來,市場上已經發布了很多不符合 USB Type-C 規格的 USB Type-C 產品和配件。其中的一個例子就是在 VBUS 線路上提供 20V 電壓的 USB Type-C 電力輸送適配器。關于 USB Type-C 的另一個問題是,由于此小型連接器中的各引腳極為靠近,因此連接器的機械扭轉和滑動可能使引腳短路。這可能導致 20V VBUS 與 CC 引腳短路。此外,更為嚴重的是,由于 Type-C 連接器中的各引腳極為靠近,碎屑和水氣可能會導致 20V VBUS 引腳與 CC 引腳短路。
這些非理想的設備和機械事件使得 CC 引腳必須能夠承受 20V 的電壓,即使它們僅在 5V 或更低電壓下工作。通過在 CC 引腳上提供過壓保護,TPD2S300 可以使 CC 引腳耐受 20V 的電壓,而不會干擾正常工作。該器件將高壓 FET 串聯放置在 CC 線路上。當在這些線路上檢測到高于 OVP 閾值的電壓時,高壓開關被打開,從而將系統的其余部分與連接器上存在的高壓狀態隔離。
最后,大多數系統都需要為其外部引腳應用 IEC61000-4-2 系統級 ESD 保護。TPD2S300 為 CC1 和 CC2 引腳集成 IEC 61000-4-2 ESD 保護,因此無需在連接器上通過外部放置高壓 TVS 二極管。
| 器件型號 | 封裝 | 封裝尺寸(標稱值) |
|---|---|---|
| TPD2S300 | WCSP (9) | 1.40mm × 1.40mm |
| 日期 | 修訂版本 | 說明 |
|---|---|---|
| 2017 年 4 月 | * | 初始發行版。 |
